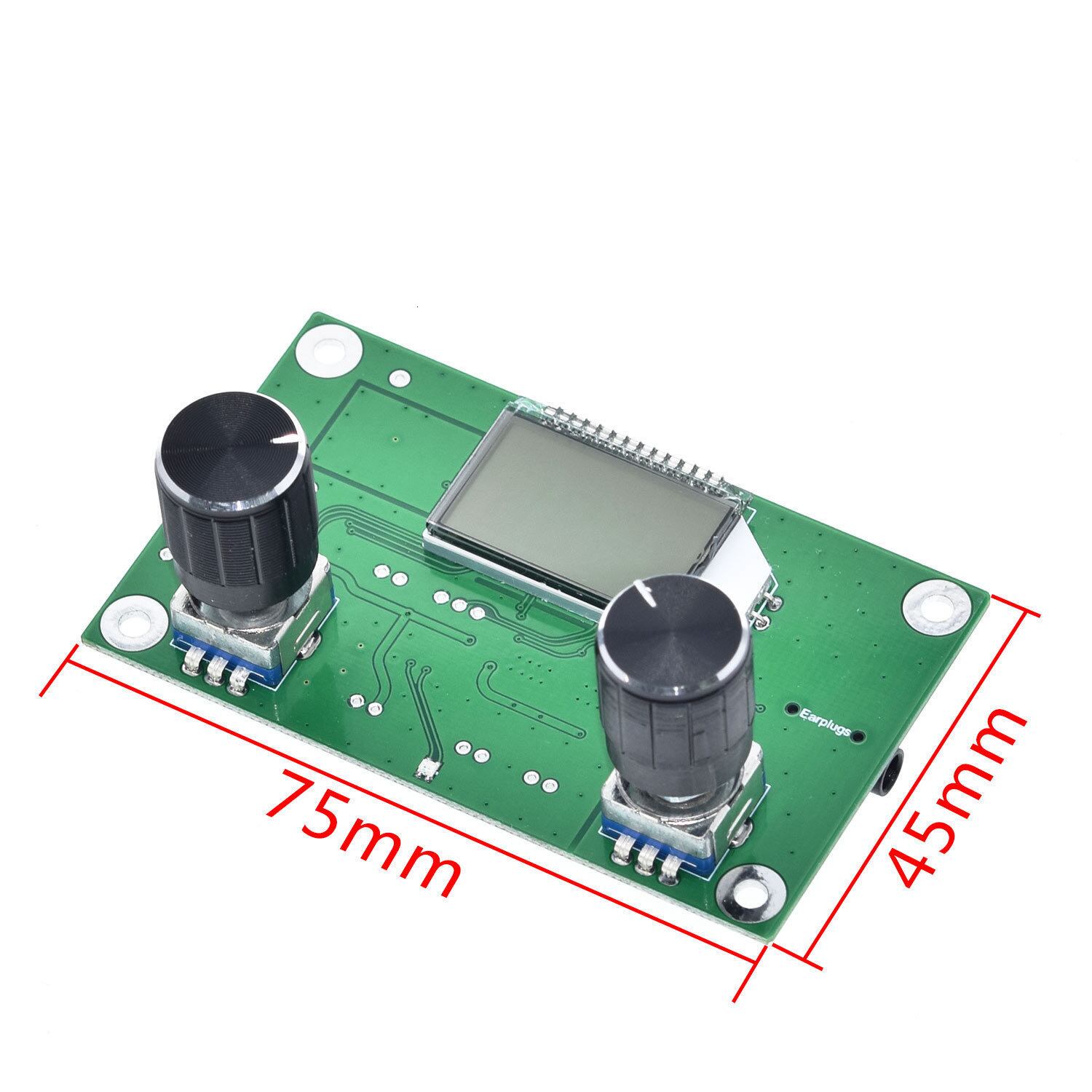

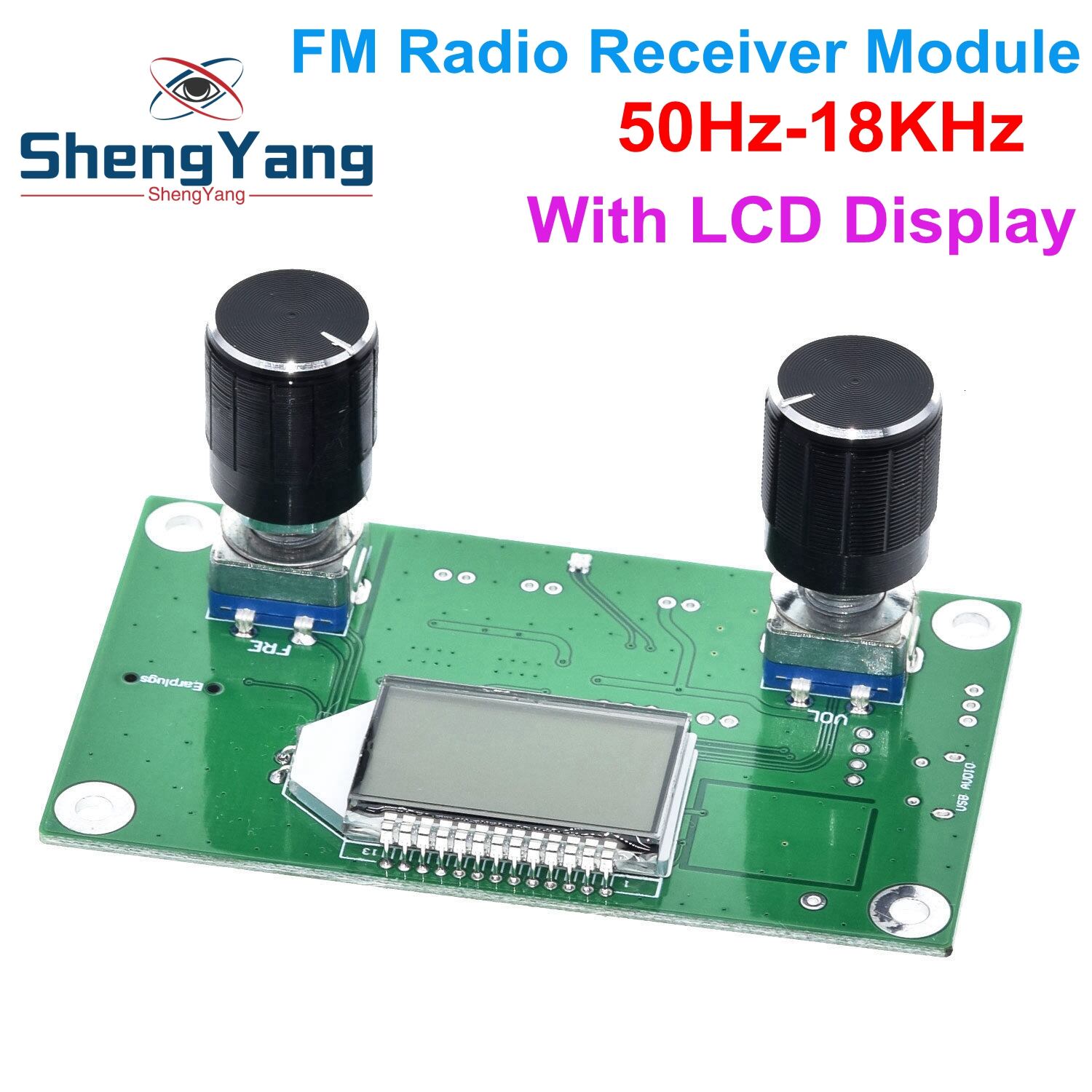

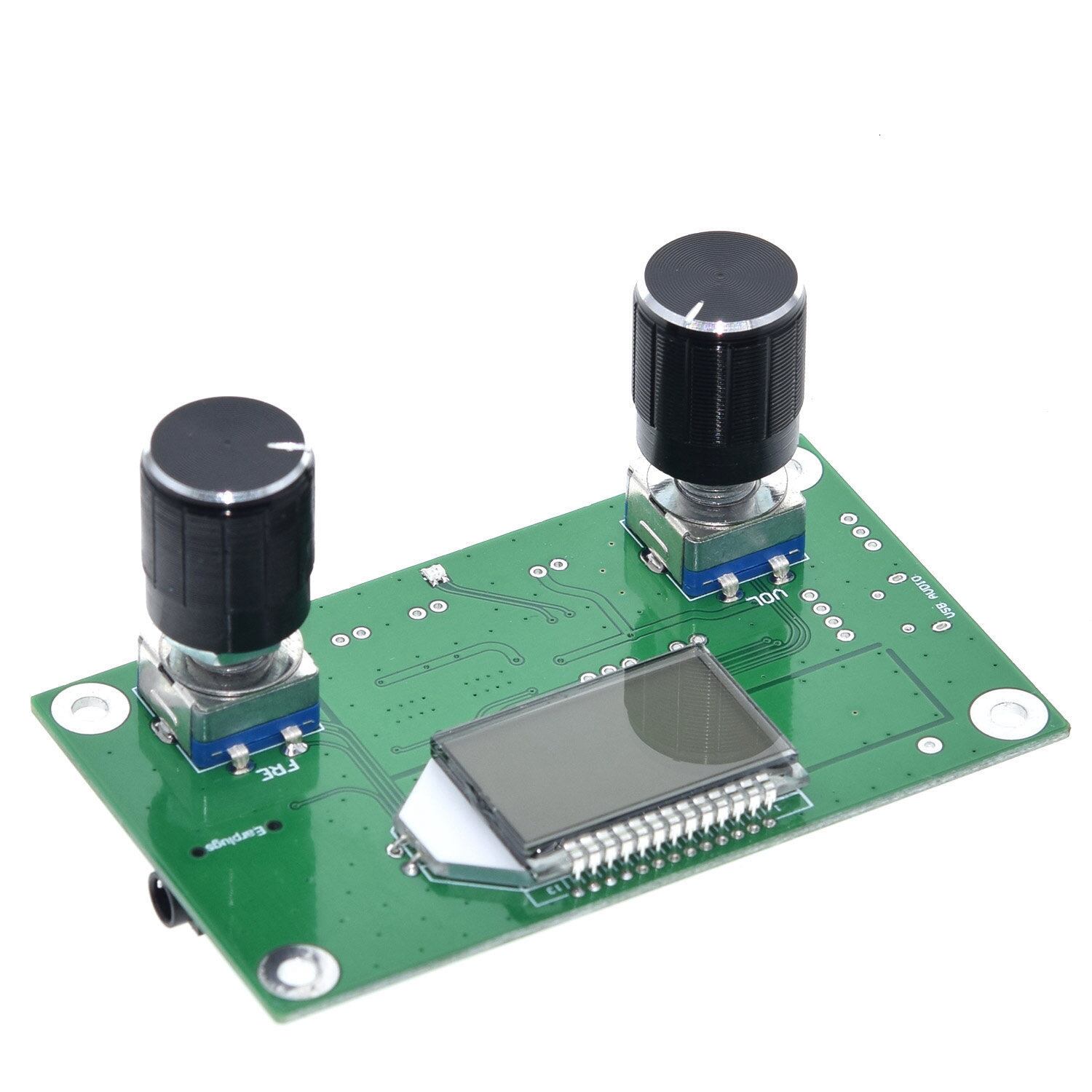

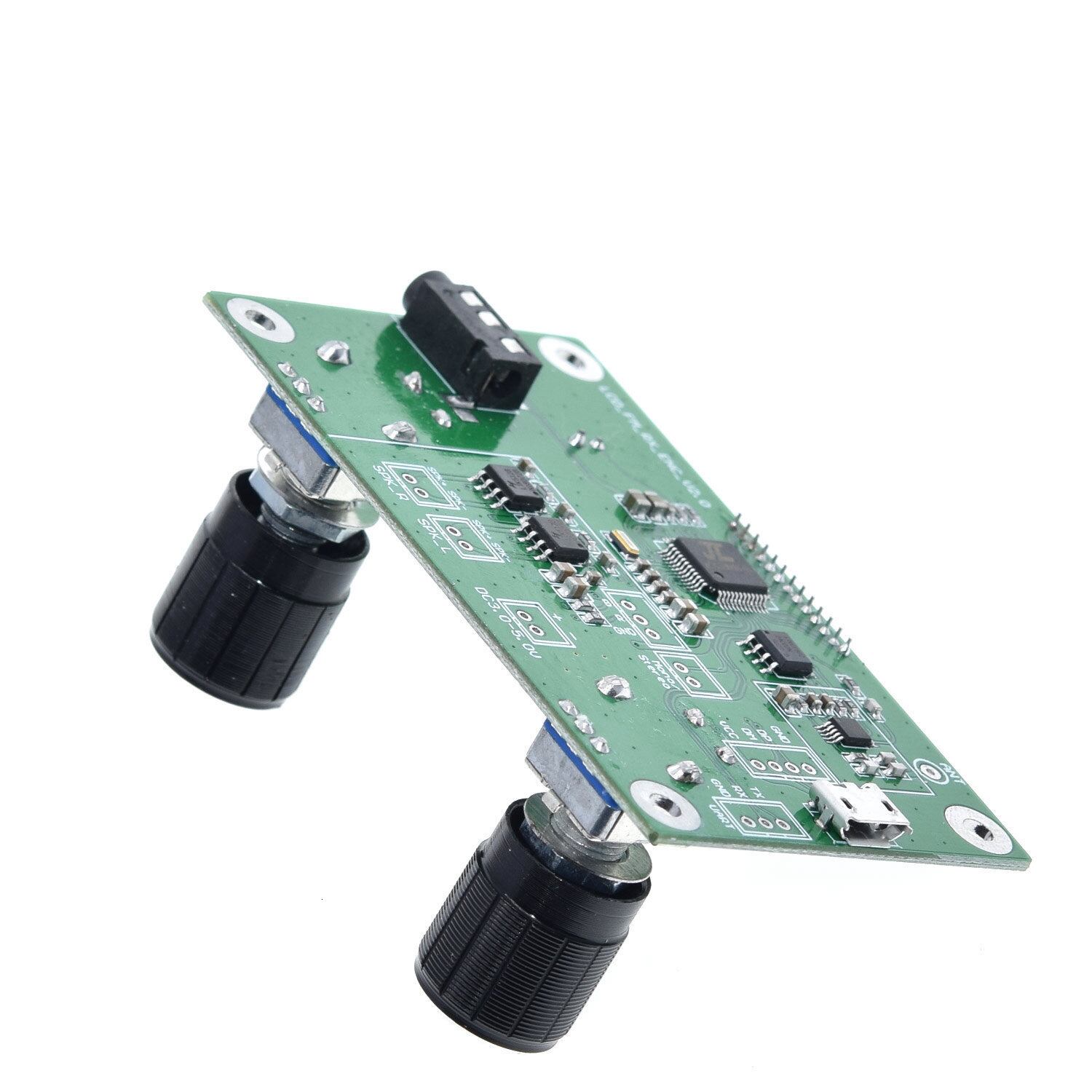

ラジオ受信機モジュール,周波数変調,ステレオ受信,PCB回路基板,非接触LCDディスプレイ,3-5v,TZT-FM
¥4,468
International shipping available
※注意
①商品を取り寄せ発注する際に２〜４週間要します。ご理解の上ご購入をお願いいたします。
②バリエーション選択肢での記載に、〇〇pcs 等の個数の選択肢がある場合、最小個数の値段が表示の金額となります。
③バリエーション選択肢での記載に、スペックの選択肢がある場合、最低スペックの値段が表示の金額となります。
その他些細なことでもお問い合わせをお待ちしてます。
1.紹介このFMステレオデジタルラジオ回路基板モジュールには、DSPデジタルノイズ処理が組み込まれています。
信号がない場合、自動的にミュートされ、従来のFMラジオのノイズが除去されます。
2.パラメーターいいえ。
パラメーター値1出力電力500mw(ドライブイヤホン)、3wx2(ドライブホーン)2周波数範囲50hz-18khz3受信周波数範囲87.0mhz-108.0mhz4同等のノイズ30dbより大きい5電源電圧3.0v-5.0v6電源電流最大容量1000ma、最小音量で60ma(参照のみ)7サウンドトラックステレオ3.ご注意:1>です。
電源電圧がこのモジュールの電源電圧範囲を超えてはいけません。
2>です。
モジュールの通常の動作に影響を与えたり、モジュールの短絡を引き起こしたりしないように、作業中にモジュールの背面に触れないでください。
4.機能1>です。
高度なデジタルオーディオ信号処理技術(dsp)とfmフェーズロックループ変調(pll)により、音質がよりリアルになり、パフォーマンスが安定し、動作周波数が長くなります。
2>です。
LCDディスプレイは、より直感的で正確で、非常に低い電力消費とノイズ干渉を最小限に抑えます。
3>です。
30個のデジタルボリューム調整、ボタン付き、操作が簡単。
4>。
自動的にデータが保存されます。
5>です。
スピーカー/ヘッドフォン出力の自動切り替え6>です。
水晶の安定周波数、温度変化受信周波数、ドリフトはありません。
7>です。
ProfessionalAudioDSPを使用してオーディオ信号を分析および処理し、信号がない場合や信号が弱い場合は自動的にミュートします。
8>です。
増分デジタルロータリーエンコーダを使用して、ボリュームと周波数を調整します。
良好な感触、位置決め精度、安定性と耐久性、ブラインドアングルなしで360°回転を使用します。
9>シリアル通信制御、利用可能なコンピューターまたはmcu、およびシリアルポートを備えたその他のデバイスをサポートし、モジュールのすべての機能を制御します。
5.指示1>です。

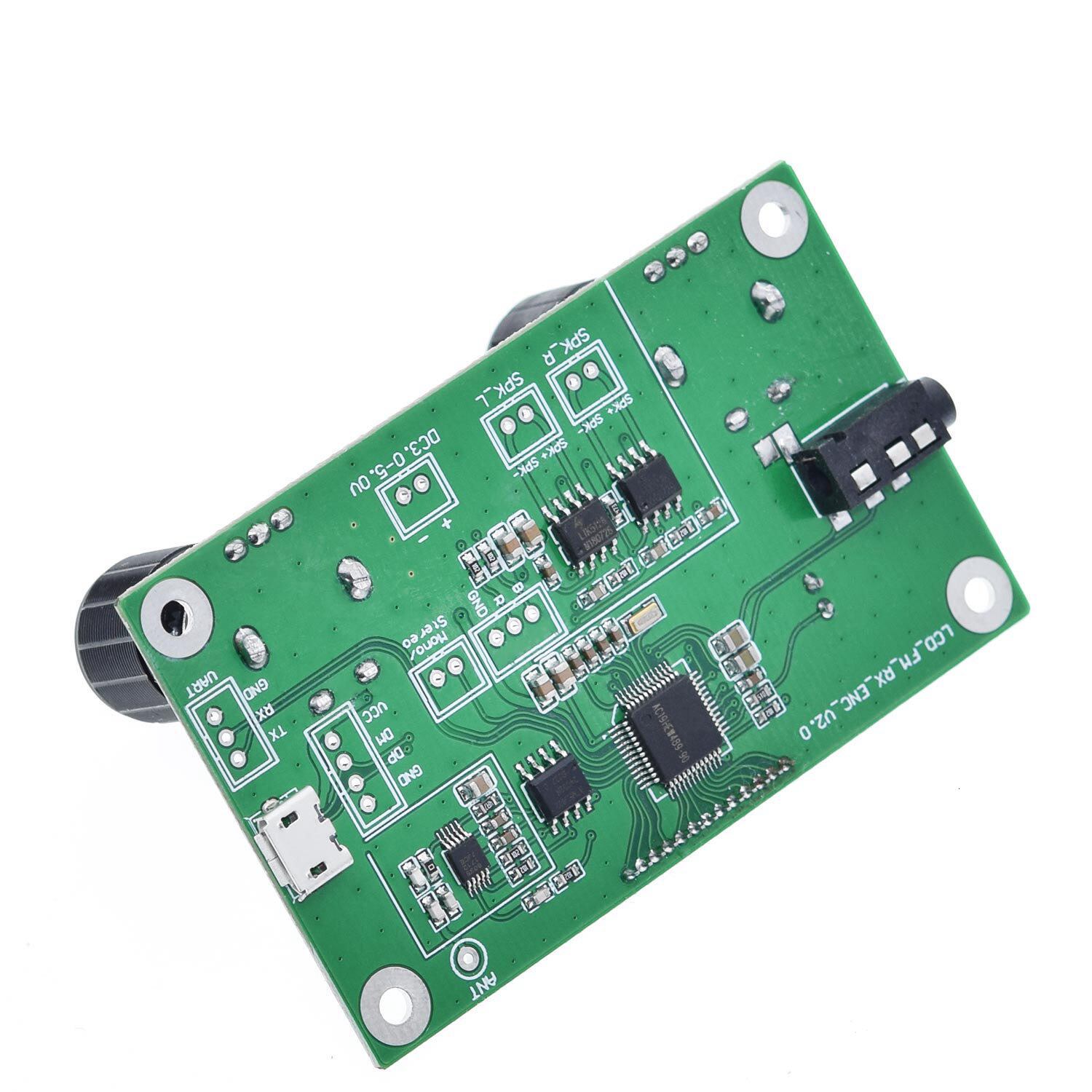

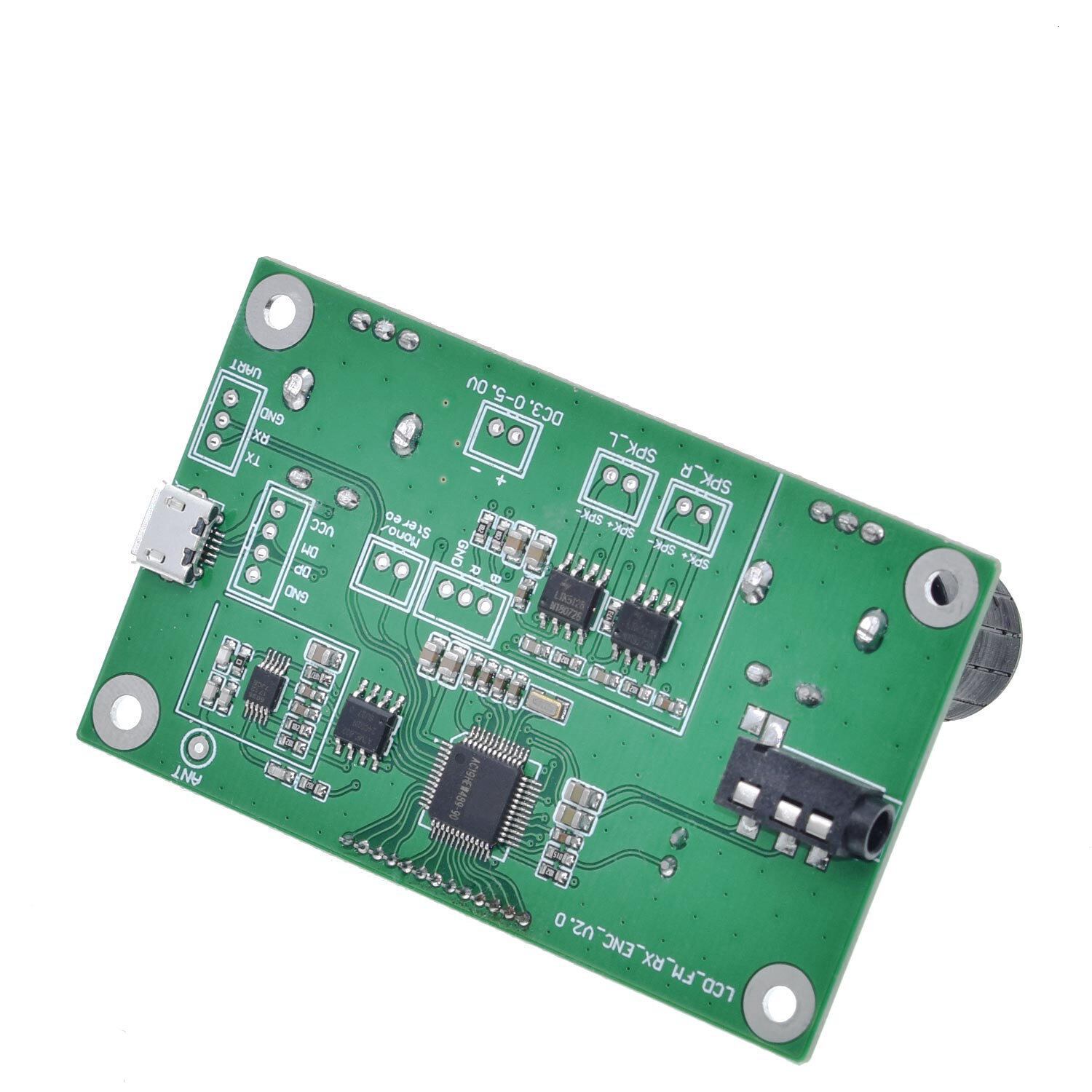

電源モジュールに対応するポート(PCBボードにマーク)。
「-」と「+」は、電源(バッテリー)の陽極と陽極です。
電源は、バッテリーまたは他の安定化された電源に推奨されます。
フィルターなしの電源(携帯電話充電器、モバイル電源、その他のスイッチング電源など)は使用できません。
そうしないと、電源による干渉がこのモジュールの通常の動作に影響します。
このモジュールの通常動作電圧は3.0-5.0vで、この範囲を超えません。
最大電源電流は約1aで、バッテリーが十分な電流を出力する必要があります。
2>です。
アンテナFm_antポートを使用してfmアンテナを接続します。
FM信号をよりよく受信するには、アンテナを75cmの長さに延長することを推奨します。
3>です。
ヘッドセット/スピーカー出力このモジュールは3wx2チャンネルオーディオアンプを備えています。
ホーンが必要な場合は、スピーカーポートにアクセスします。
4Ω/3wスピーカーを使用することを推奨します。
ヘッドセットを挿入すると、オーディオは自動的にヘッドフォンチャンネルに切り替わり、スピーカーチャンネルは自動的に閉じます。
4>。
ボリュームボリュームエンコーダをオンにしてボリュームを調整します。
LCD画面にボリュームシリーズが表示されます。
5>です。
周波数調整LCD画面に現在の周波数が表示されている間にfreエンコーダを回して受信周波数を調整し、エンコーダハンドルを押してミュート/非ミュートスイッチにします。
6>です。
ミュートボリュームノブを押して、ミュート/非ミュートボタンを下に切り替えます。
7>です。
AmcapスイッチFreノブを長押ししてamcapをオンまたはオフにします。
LCDディスプレイの字幕onはamcapをオンにすることを意味し、offはamcapをオフにすることを意味します。
8>です。
Amcapしきい値の調整(amcapがオンになったとき)Freノブを短く押して、しきい値調整インターフェイスをamcapにします。
特定の使用状況に応じて、amcapの移動しきい値を調整できます。
調整範囲は0〜20です。
値が大きいほど、しきい値が高くなり、弱い信号が静かになりやすくなります。
その逆も同様です。
9>です。
シリアルポート(シリアルポート制御なし)モジュール予約ttlレベルシリアルポート制御インターフェイス。
Ttlシリアルポートとこのモジュール通信は、モジュールのuart_rx、uart_tx、およびgddを接続する必要があります(PCBの対応する位置がマークされています)。
外部mcuまたはコンピュータシリアルポートを使用して、コマンド制御モジュールに関連する機能を送信できます。
注:コンピューターのシリアルポートはttlレベルではないため、コンピューターの通信に接続し、このモジュールと通信するには、rs323レベルをttlパワーレベリングデバイスまたはusbttlレベルシリアルポートモジュールに接続する必要があります。
この操作には専門家が必要です。
10>です。
ユーザー設定このモジュールは、ユーザーの特定の使用状況に応じてバックライトの状態を設定できます。
電源がオフになったら、freボタンを押してオンにします。
b0はバックライトが常に明るいことを示します。
B0はバックライトが20秒間閉じており、再起動後に設定が有効であることを示します。
設定ステータスを変更して、この手順を繰り返し切り替えます。
バックライトに20秒間操作がありません。
11>です。
ステレオ/モノスイッチ端子。
ステレオ/モノラル端末は、モジュールのFM受信モードを設定するために使用されます。
この端末はステレオ受信モードのために中断されており、シングルチャンネル受信モードです。
6.指示時にスクエルチレシーバーモジュールを備えたfm:ボーレート:38400ttlレベルいいえ。
名前例指示範囲戻り位置1現在の周波数ポイントの設定At+fre=875現在の周波数ポイントは87.5MHz870-1080MHz現在の周波数ポイント/エラー2頻度point-0.1MHZAt+fred現在の周波数ポイント3周波数ポイント+0.1mhzAt+freu現在の周波数ポイント4Paly/contiuneplayの一時停止足で/Paus/errをプレイ5ボリュームの設定At+vol=15現在のボリュームは15です00-30Volvalue/err6ボリュームで+voldVOL-1Volvalue/err7Vol+アットボルVol+1Volvalue/err8バックライト時間を設定します。
00はライトオフを意味し、01は通常オンを意味しますAt+bank=10バックライトが10秒でオフ00-99Bankvalue/err9DSPスケルチのオン/オフ+Sn=1でスケルチをオンにする0(オフ)-1(オン)Sn_off/sn_on10スケルチしきい値の設定+Sn_thr=10でスケルチしきい値を10に設定00-20Sn_thr値/err(Sn_onのときに設定)11工場データリセットAt+cr工場データリセット:1:vol=30//2:sn_off//dspスケルチをオフにします3:snthr=10//スケルチしきい値を10にリセットします4:fre=875//周波数は87.5mhzbank=20//バックライト遅延20秒了解12モジュールの現在の状態を返します。
At+retVol=10//ボリューム10Fre=875//周波数は87.5mhzです。
Play/paus//静的状態です。
Bank_off(Bank_on)//バックライト時間(1ノーマルオープン、0定数、または遅延xs)window.adminAccountId=2677273021;
-
