Ne5532オーディオマイクアンプボード、自己組立パーツ、ディイキット、溶接アセンブリ、実用的なトレーニングキット、tp3110d2、1セット
¥2,664
International shipping available
※注意
①商品を取り寄せ発注する際に２〜４週間要します。ご理解の上ご購入をお願いいたします。
②バリエーション選択肢での記載に、〇〇pcs 等の個数の選択肢がある場合、最小個数の値段が表示の金額となります。
③バリエーション選択肢での記載に、スペックの選択肢がある場合、最低スペックの値段が表示の金額となります。
その他些細なことでもお問い合わせをお待ちしてます。
「高品質のPCB回路基板を使用した本キットは、溶接が簡単で信頼性が高く、長寿命です。是非、電子技術に興味のある方や専門学校の学生の方々におすすめです。新しいスキルを磨く最適なトレーニングキットとして、自己学習や技術評価にも最適です。オーディオとマイクの入力を統合する便利なパワーアンプ回路で、音量調整も可能です。ぜひこの機会に手に入れて、電子工作の楽しさを体験してください。」プロダクト機能:1.このキットは、高品質のPCB回路基板を使用しています。
PCB回路基板は平らで曲げにくいため、長寿命です。
2.この製品の配線は合理的で、部品のレイアウトはコンパクトで、溶接に便利です。
3.回路がボード上に配置され、はんだパッドに錫が噴霧され、より安定した信頼性の高いインピーダンスが得られ、はんだジョイントのはんだ付けが向上します。
複数回のはんだ付けによっても、はんだパッドが簡単に落下するのを防ぎます。
4.PCBボードはコンポーネントの識別、パラメーター、および方向で直接印刷され、回路図を参照せずに直接はんだ付けできるため、はんだ付け時間と組み立てエラーを効果的に削減できます。
5.幅広い用途があり、専門学校での技術トレーニングやスキル評価に使用できます。
また、学校の教育や電子愛好家が電子技術アセンブリを自己学習するためにも使用できます。

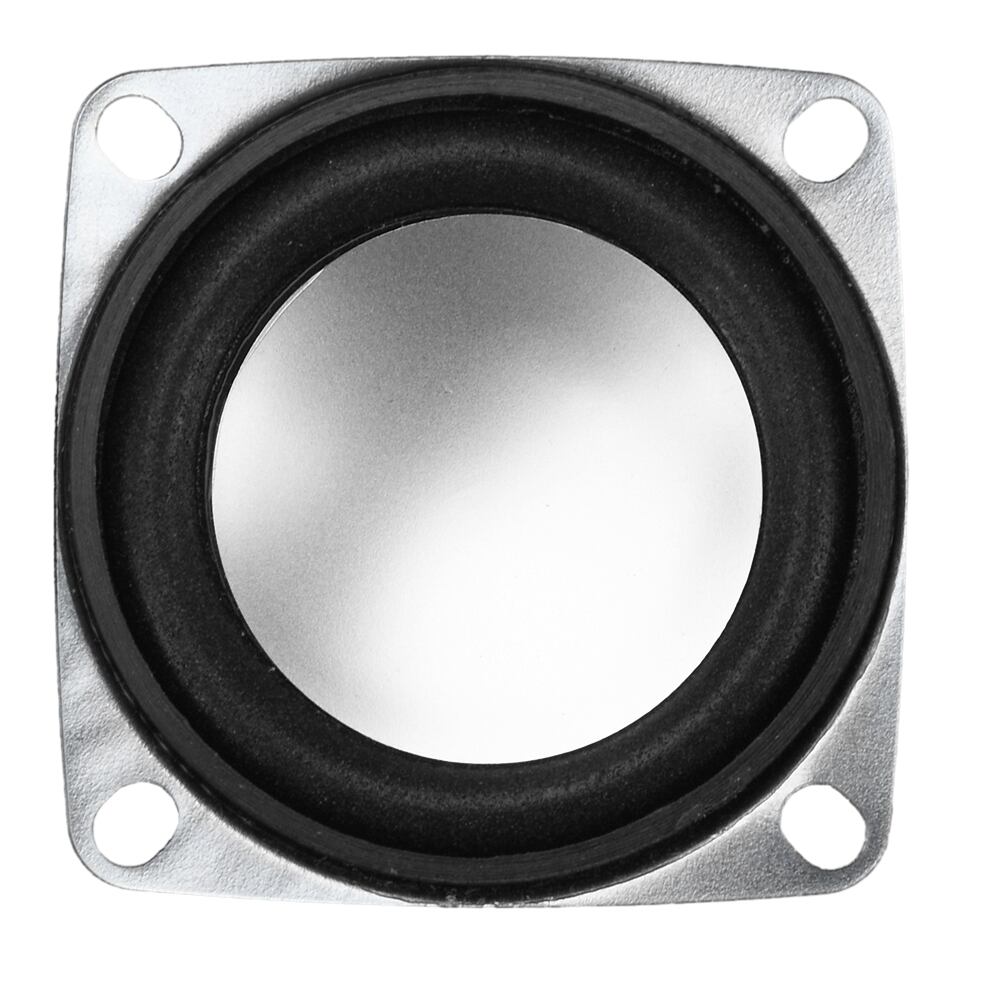

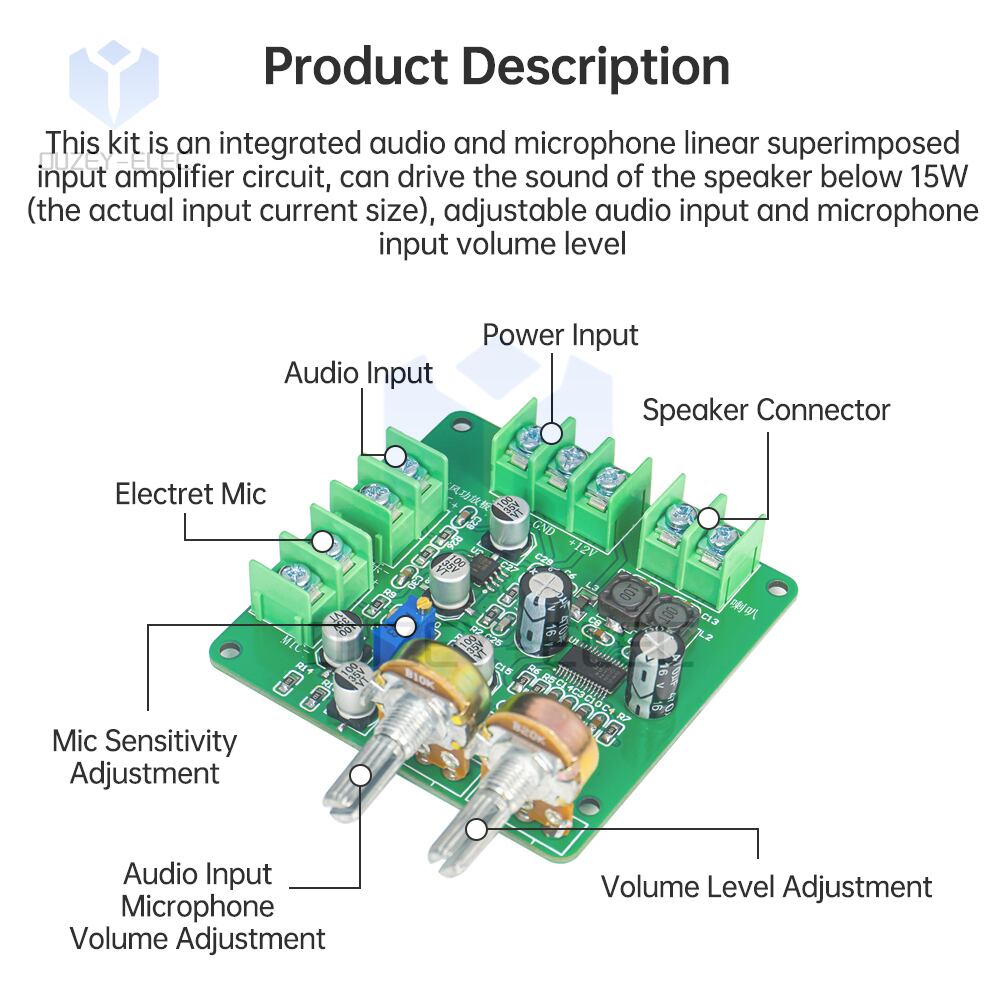

キットパラメーター:チップ:tpa3110d2,ne5532電源電圧:デュアル入力(±12v)スピーカー:4Ω3wスピーカー(オプション)ボードサイズ:67*67mm関数の説明:このキットは、オーディオとマイクの線形重ね合わせ入力を統合するパワーアンプ回路です。
スピーカーを15w(実際の入力電流に応じて)下に駆動してサウンドを生成し、オーディオとマイクの入力量を調整できます。
溶接手順:電解コンデンサ:正極と負極に注意してください。
プラグインの長いピンを持つコンデンサは正極です。
smtの静電容量は、ボード静電容量スクリーンパターンの方向にはんだ付けできます。
チップはんだ付け:はんだ付け方向に注意してください。
チップ上の水平バーまたはドットは、ボードスクリーンパターンのノッチおよびドットに対応します。
ホーン配線:正極と負極を区別する必要はありません。

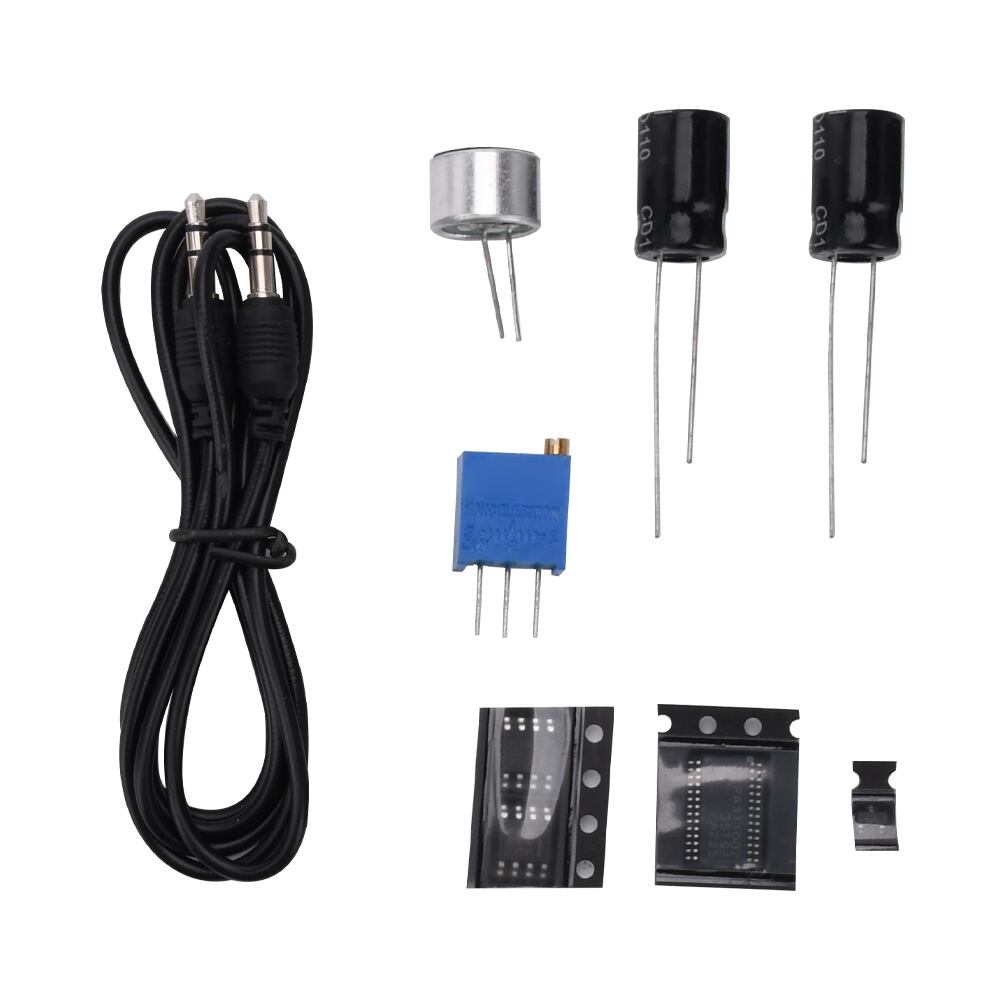

エレクトレットマイク:マイクヘッドとも呼ばれ、マイク入力として使用でき、2つのピンがあります。
ハウジングシールドに接続されているピンの1つは、ボードマイクポートに接続されている負の端子で、もう1つのピンはボードマイクポートに接続されている正の端子です。
音量調整:マイクとオーディオ入力音量調整ポテンショメータは、反時計回りに音量を上げ、時計回りに音量を下げます。
マイク入力を使用するときは特に注意が必要です。
マイクの音量が高すぎると、スピーカーが吠えます。
ボリュームを下げるだけです。

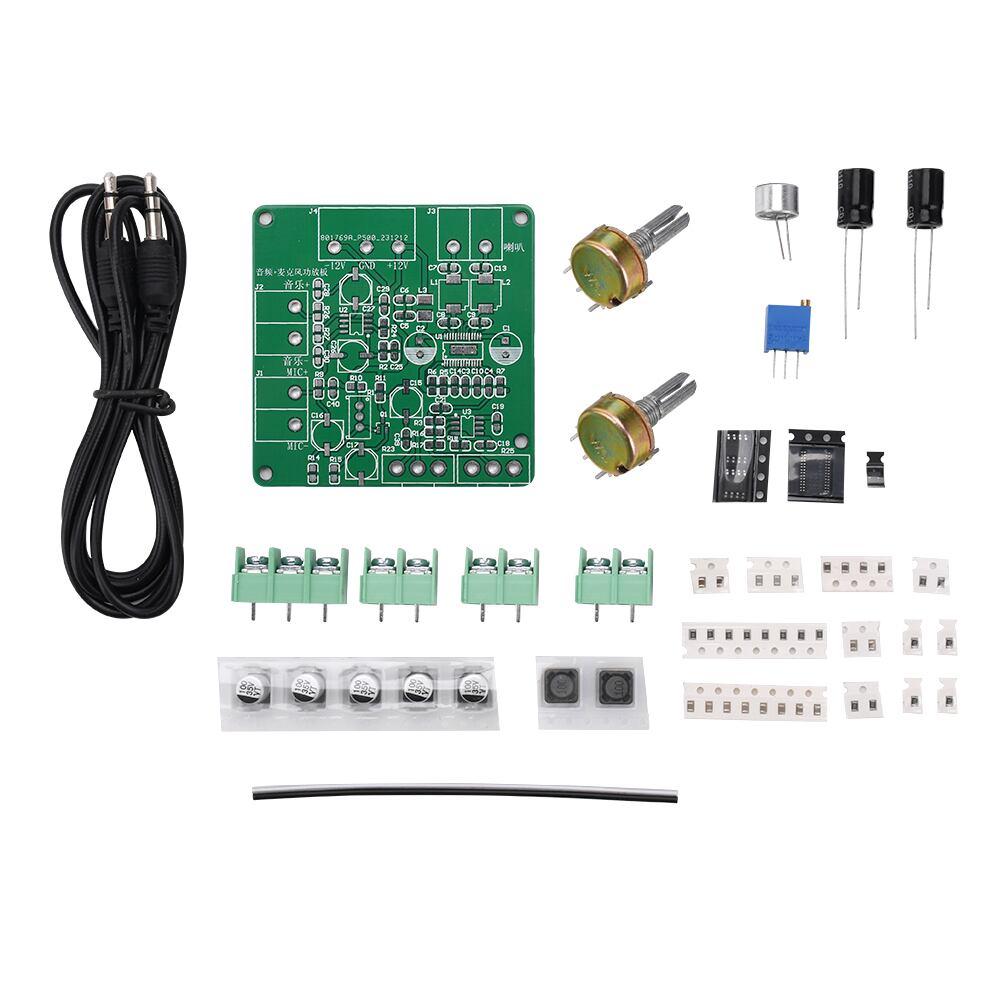

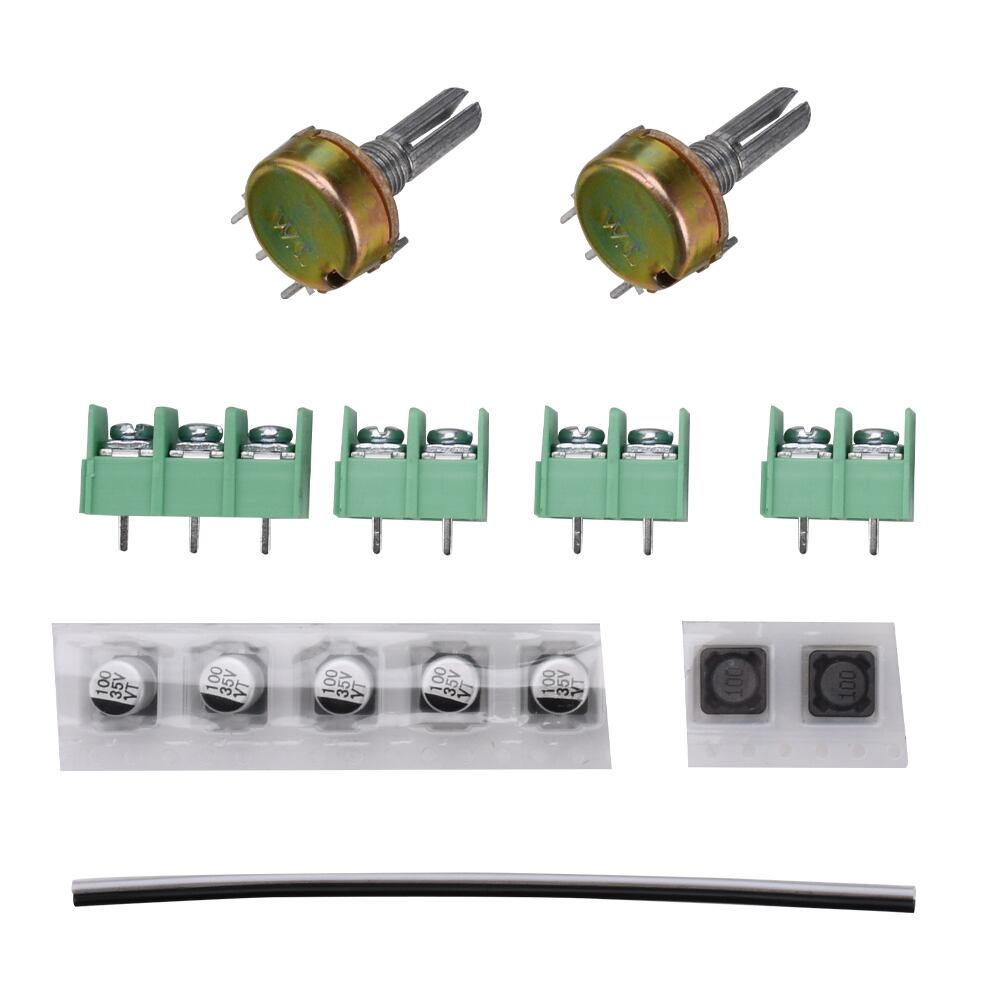

プロダクトリスト:DIYキットx1特別な注意事項:(1)キットには電源が付属しておらず、お客様はご自身で購入する必要があります。
ありがとう!(2)ボード上のコンポーネントを小さいものから溶接し、大きいものを溶接することに注意してください。

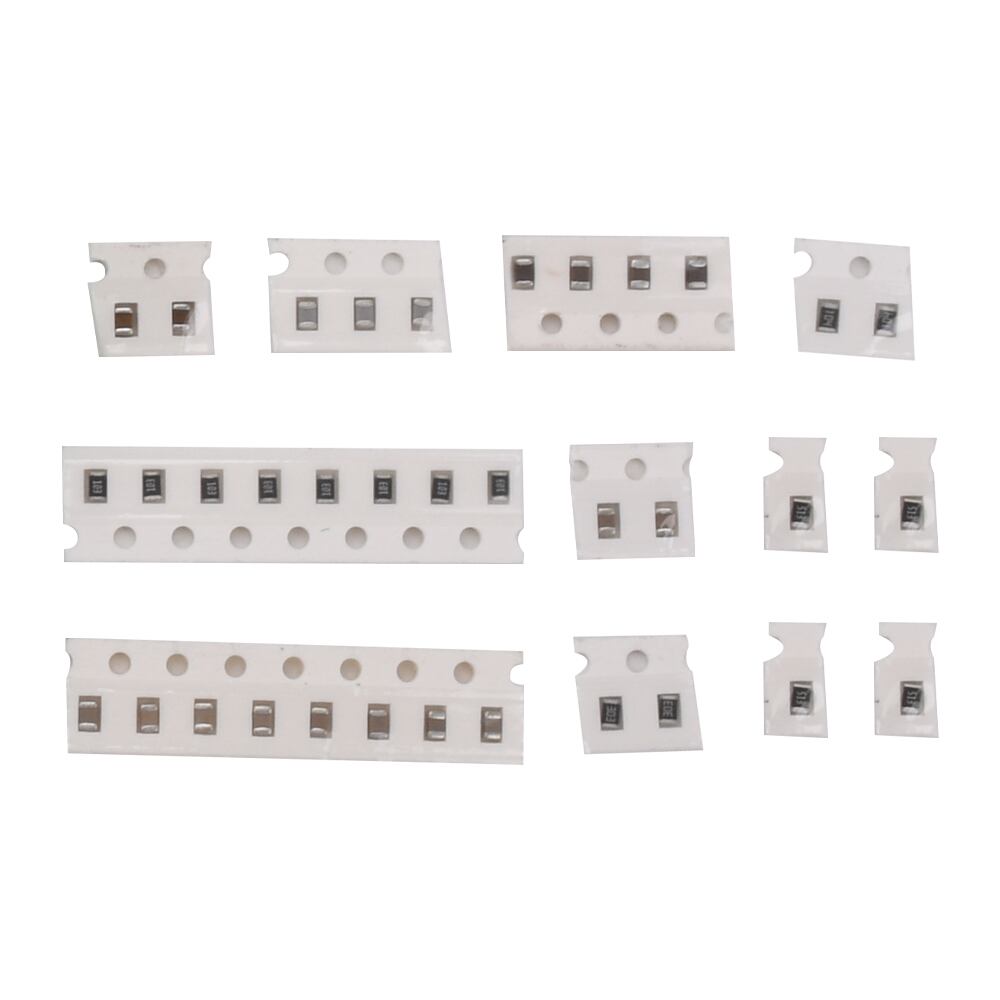

(3)抵抗器やコンデンサなどの個別部品が一時的に在庫切れ。
シンボル回路の原理に近い値のコンポーネントに置き換えます。
たとえば、青い金属フィルム抵抗器は灰色のカーボンフィルム抵抗器に置き換えることができます。
これは使用に影響しません。
ご希望の場合は、ご注文を慎重に行ってください。
(4)溶接後、自己デバッグしてください。
溶接が正しくない場合は、通常は成功します。
溶接が失敗した場合、静電放電により電子製品が破損する可能性があります。
仮想溶接により、電源の正極と負極が正しく接続されずに焼き切れてしまう可能性があります。
部品が間違った位置で溶接されている可能性があります。
当店では問題の特定のみを支援しています。
