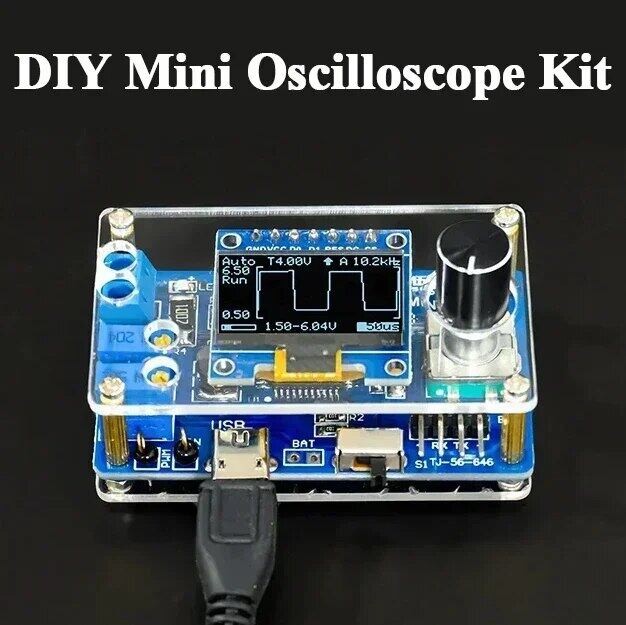

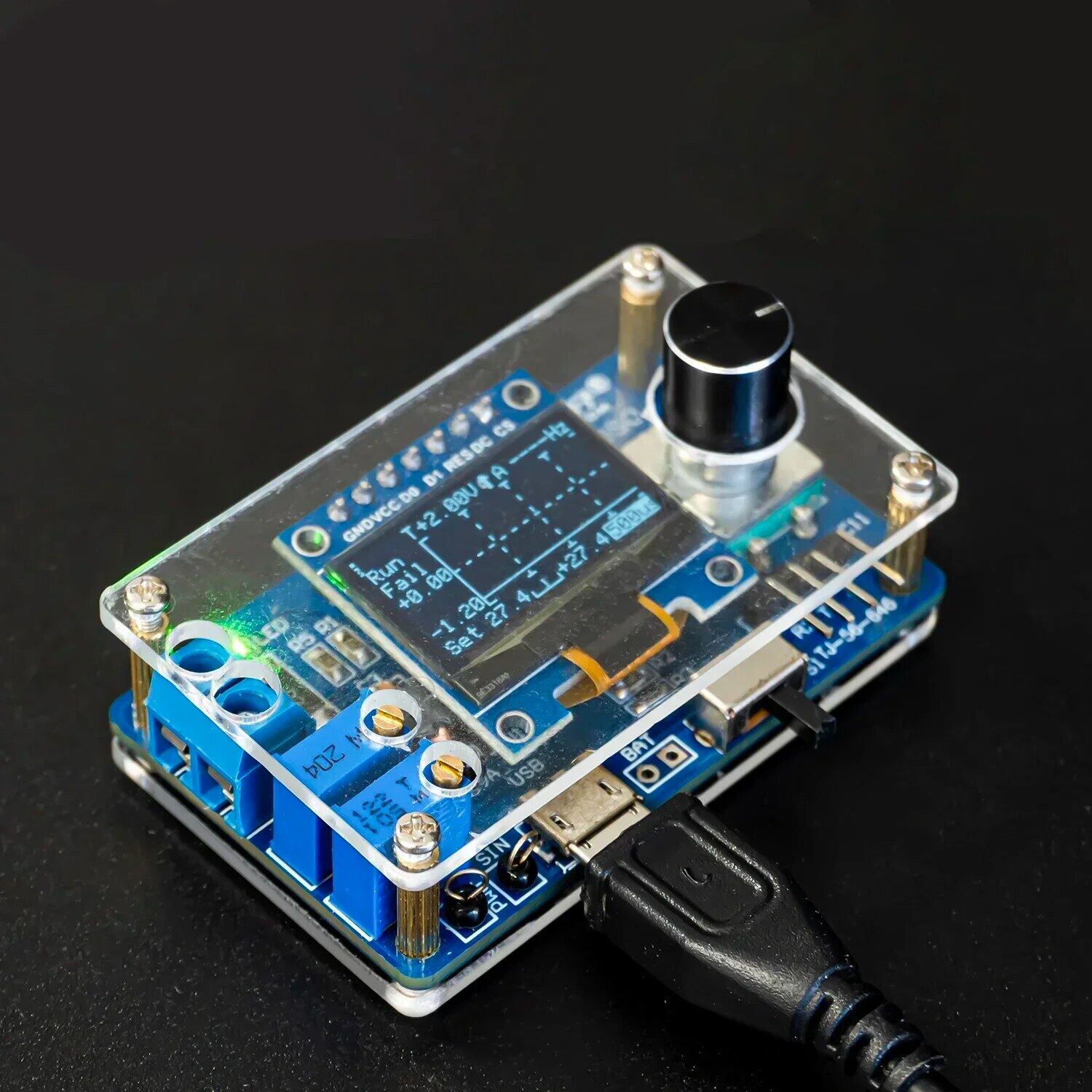

驚くほど手軽に作ることができる、このDIYデジタルオシロスコープセットは、様々な電子機器の内部を覗くことができる素晴らしいツールです。最新テクノロジーを駆使して製作されたこのセットは、愛好家からプロまで幅広いユーザーにお楽しみいただけます。シンプルな測定からより複雑なプロジェクトまで、幅広い用途にお使いいただけます。組み立ても簡単で、初心者でもすぐに楽しめるコンテンツとなっております。電子機器に興味のある方々には、このオシロスコープセットが知識の向上と新たな発見をもたらすことでしょう。製品名:ミニデジタルマイクロコントローラーオシロスコープキット製品モデル:TJ-56-646PCBサイズ:57*34mm動作電圧:4-5vシングルチップ:stc8a8k64s4a12ディスプレイ:0.96インチOLEDディスプレイ画面-7p、解像度128*64チャネル数:単一チャネルSec/div:500ms,200ms,100ms,50ms,20ms,10ms,5ms,2ms,1ms,500us,200us100us(100usは自動トリガーモードでのみ利用可能)電圧範囲:0-30vサンプリングレベル:10khz@100us/divTriggerlevel:トリガー電圧レベルTriggerslope:¨-risingedge、✔-fallingedgetriggerトリガーモード:a-automaticモード、n-normalモード、s-singleモード。

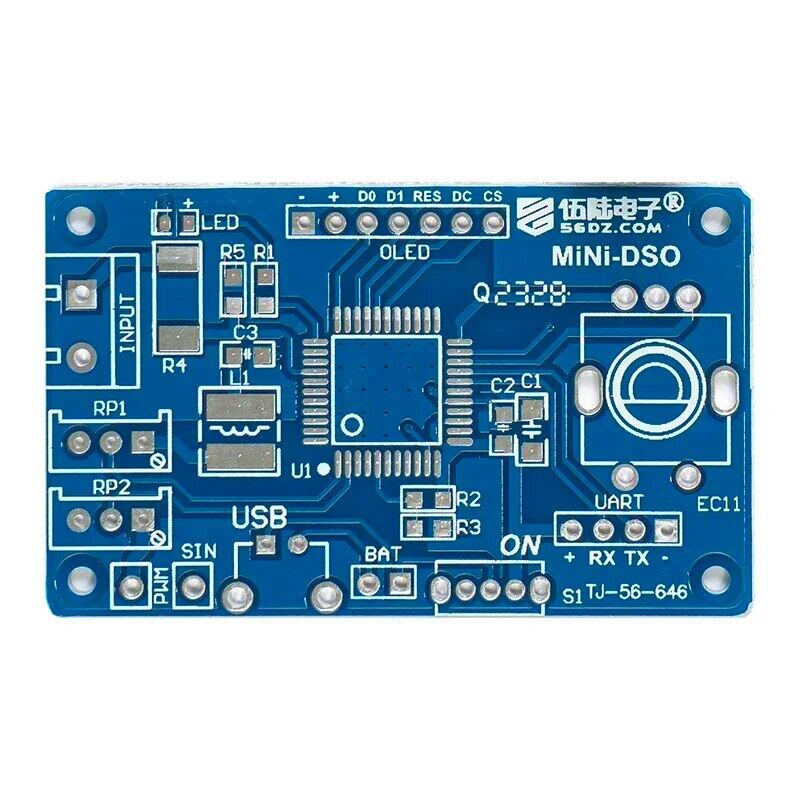

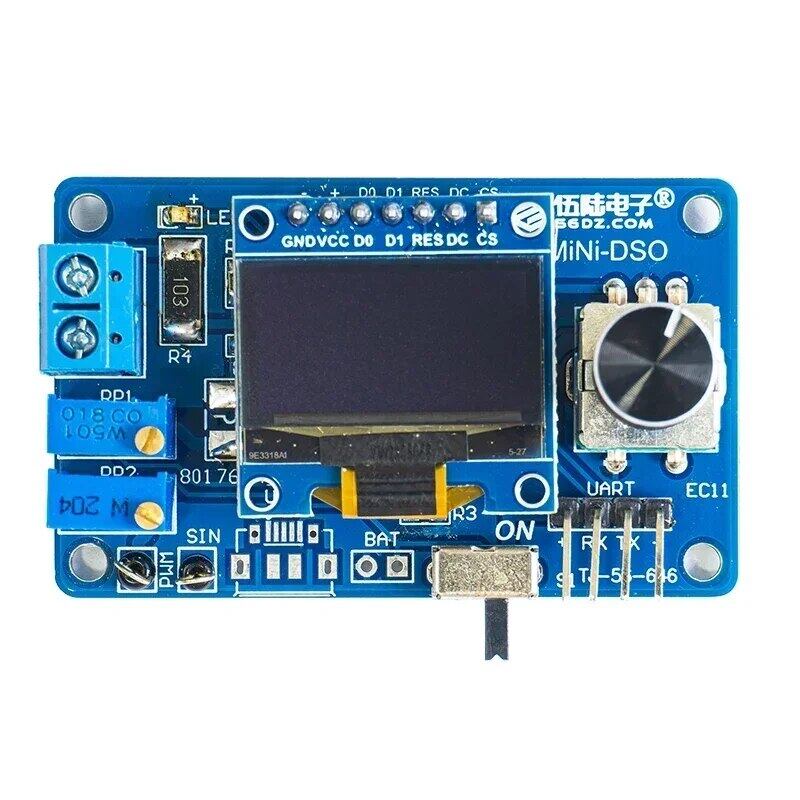

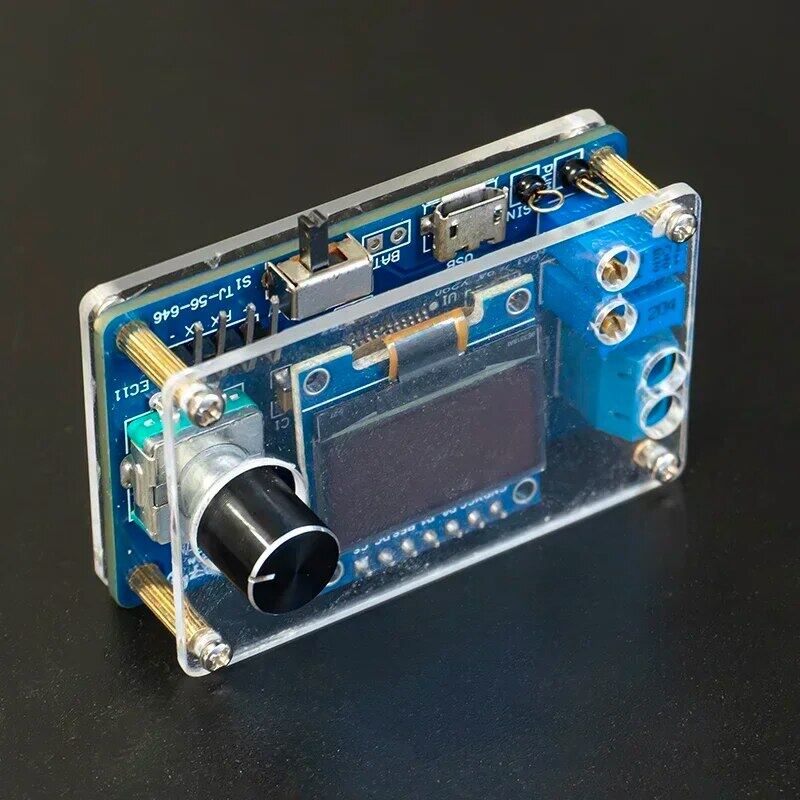

製品紹介:これはstc8a8kマイクロコントローラで作られたシンプルなオシロスコープです。
必要なコンポーネントは少量で、組み立ても簡単です。
関数は簡単な測定をカバーできます。
このキットは、可能な限り最も単純な原則と可能な限り少ないハードウェアを備えた基本的なオシロスコープモデルを構築することを目的としています。
ソースコードは理解しやすく、興味のある電子愛好家が製品を使用しながら学習し研究することにも非常に適しています。
*トリガーレベル:反復信号の場合、トリガーレベルによって表示が安定します。
シングルショット信号の場合、トリガーレベルでキャプチャされます。
*トリガースロープ:トリガースロープは、トリガーポイントが信号の上昇エッジにあるか下降エッジにあるかを決定します。
*トリガーモード:*自動モード:連続スキャン。
エンコーダをクリックして、サンプリングを停止または実行します。
トリガーされると、波形がディスプレイに表示され、トリガー位置がグラフの中央に配置されます。
そうでない場合、波形は不規則にスクロールし、「fail」と表示されます。
*Commonmode:プリサンプリングが完了したら、信号を入力できます。
トリガーされると、波形がディスプレイに表示され、新しいトリガーを待ちます。
新しいトリガーがない場合、波形は保持されます。
*シングルモード:プリサンプリングが完了したら、信号を入力できます。
トリガーされると、波形が表示され、サンプリングが停止されます。
次のサンプリングを開始するには、シングルポイントエンコーダが必要です。
*コモンモードとシングルモードの場合は、トリガーレベルが正しく調整されていることを確認してください。
そうしないと、波形がディスプレイに表示されません。
*インジケーターライト:通常、インジケーターライトはオンになっており、サンプリングが実行されていることを示します。
*Savesetup:セットアップインターフェイスを終了すると、セットアップインターフェイスとメインインターフェイスのすべてのパラメーターがeepromに保存されます。

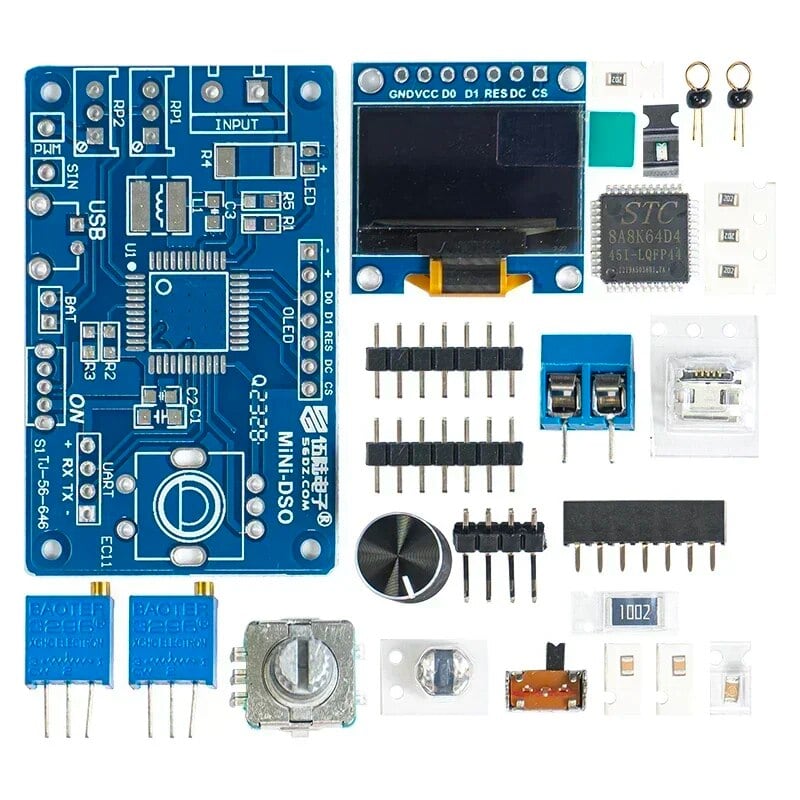

回路図:パッケージには以下が含まれます。
