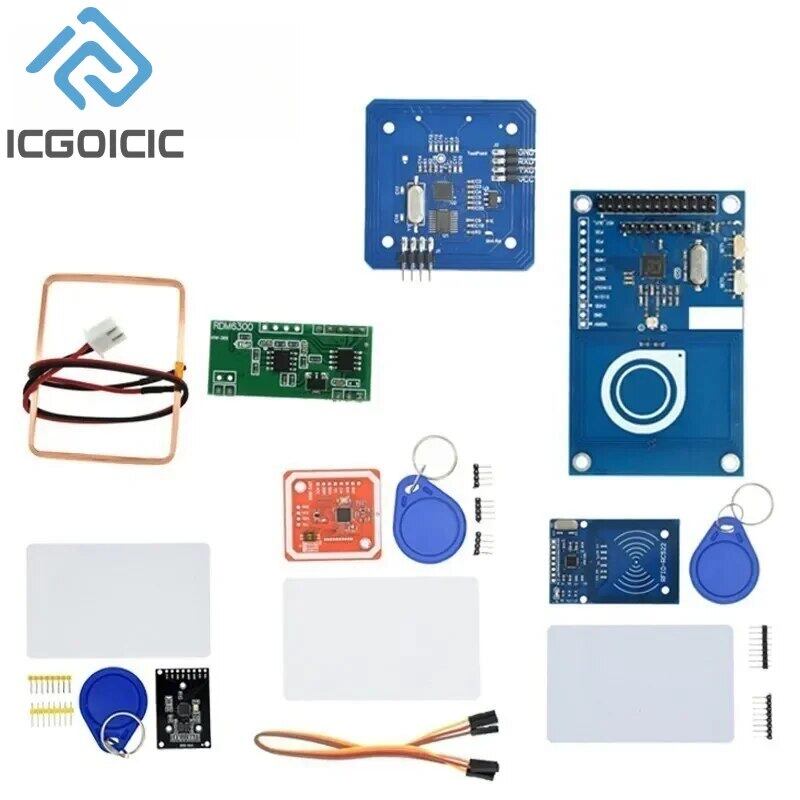

RFIDモジュール,rc522,MFRC-522 rdm6300,s50 13.56 mhz,125khz,6cm,タグ付き,spi,arduino
¥1,736
International shipping available
※注意
①商品を取り寄せ発注する際に２〜４週間要します。ご理解の上ご購入をお願いいたします。
②バリエーション選択肢での記載に、〇〇pcs 等の個数の選択肢がある場合、最小個数の値段が表示の金額となります。
③バリエーション選択肢での記載に、スペックの選択肢がある場合、最低スペックの値段が表示の金額となります。
その他些細なことでもお問い合わせをお待ちしてます。
「RFIDモジュールは、高度なRF受信機回路と組み込みマイクロコントローラ設計で非接触RFIDカードの読み取りをスムーズに行えます。デコードアルゴリズムと組み合わせてem4100互換のIDカードデータを瞬時に受信。学校やオフィスなどでの出席管理や盗難予防に最適です。使いやすい仕様で、卓越した安定性と高い動作電流により、信頼性の高い作業をサポート。さらに、RFIDカードが読み取り範囲に入ると、カード番号が直接送信。RFID技術の応用の幅を広げるために必要なアイテムです。」Rdm6300キット機能:100%新品で高品質専用モジュールrdm6300シリーズの非接触RFIDカードは、高度なRF受信機回路と組み込みマイクロコントローラ設計の使用を排除します。
効率的なデコードアルゴリズムと組み合わせて、em4100互換のIDカードデータ受信を完了します。

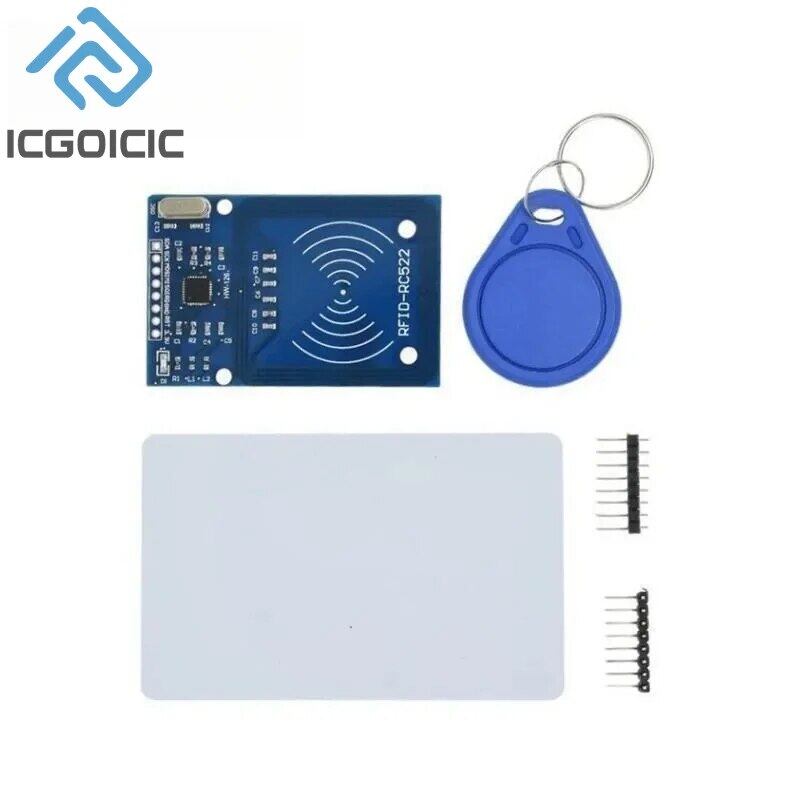

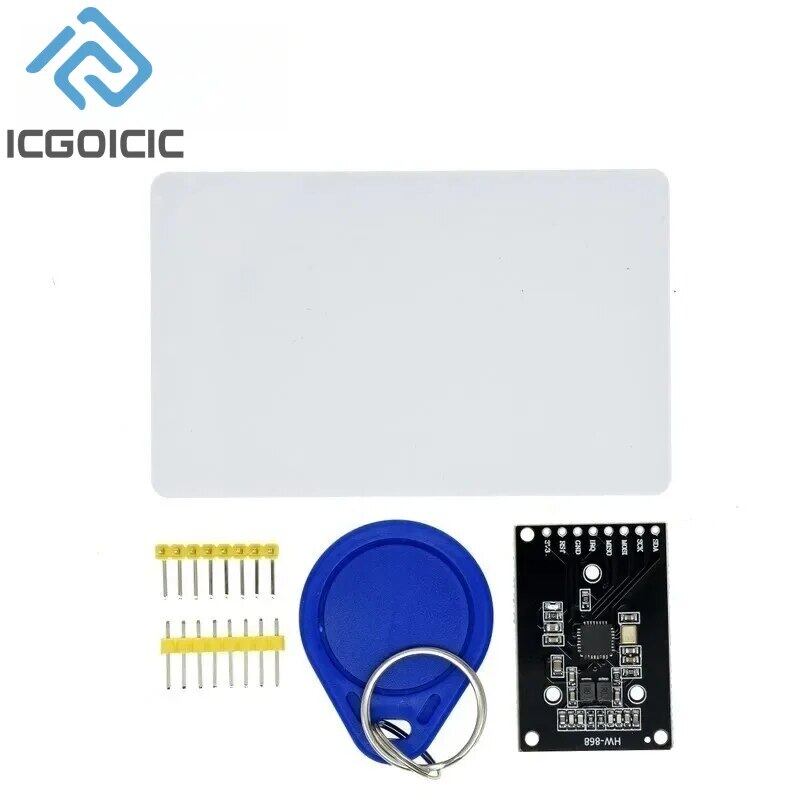

このモジュールは使いやすく、マザーボードの電源シリアル接続後、RFIDカードがカード読み取り範囲に入ると、モジュールはuartを介してカード番号が直接送信されますレシーバー感度、高い動作電流、高い安定性アクセス制御、時間と出席、料金、盗難防止、パトロール、その他の無線周波数識別アプリケーションに適しています周波数:125KHzインターフェイス:ttlrs232電圧:DC5v(±5%)用Current:<50マ動作温度:-10°-+70°保管温度:-20°-+80°最大湿度:0-95%作業サイズ:約46mmx32mmx3mmモジュールサイズ:約38.5x19mmx9mmRc522ボード[RFIDモジュールの紹介]フィリップスmfrc522を使用したMF522-ANモジュールオリジナルの回路リーダーチップ設計、使いやすく低コスト、ユーザー機器開発、開発カードリーダーなどの高度なアプリケーションに適しています。
ユーザーはRFカード端末の設計/製造が必要です。
このモジュールは、さまざまな型リーダーに直接取り付けることができます。
3.3Vの電圧を利用し、spiインターフェイスを介して簡単な数回線をユーザーcpuボード通信モジュールに直接接続することで、安定した信頼性の高い作業、リーダー距離を確保できます。

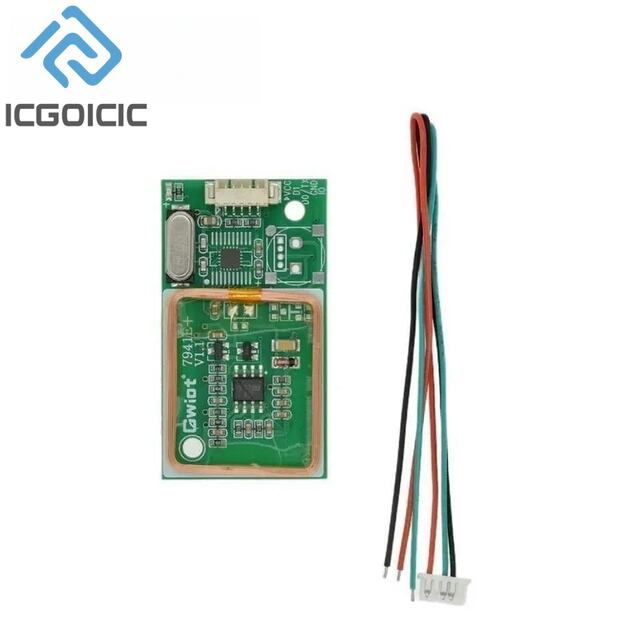

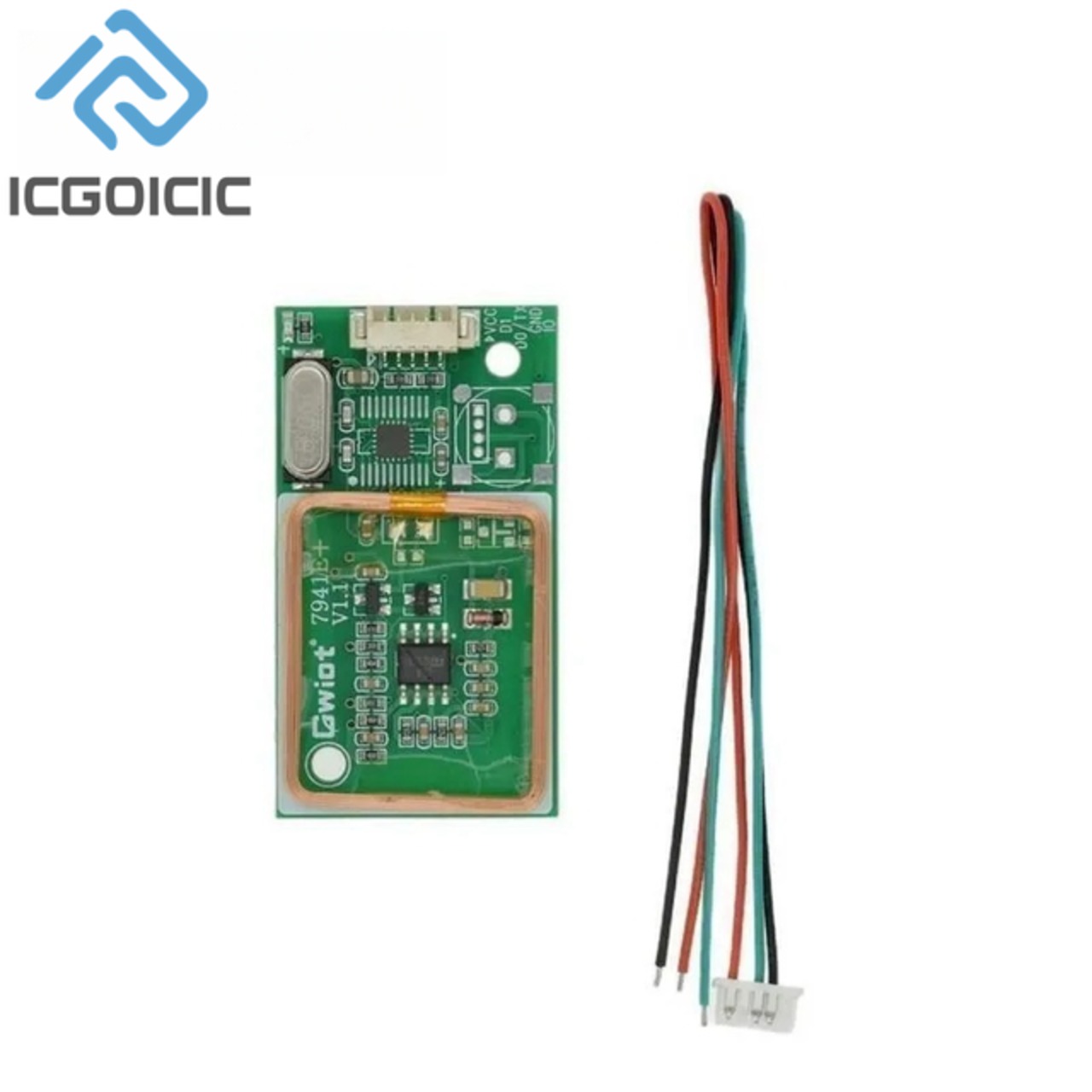

[概要]電気パラメーター動作電流:13-26ma/dc3.3vアイドル電流:10-13ma/dc3.3v睡眠電流:ピーク電流:動作周波数:13.56mhz物理的特性:サイズ:40mm×60mm環境動作温度:-20-80℃周囲保管温度:-40-85℃周囲相対湿度:5%-95%[Spiインターフェイスモジュールのパラメーターデータ転送速度:最大10mbit/sミニバージョンの紹介:Em41007941eカードリーダーモジュール、統合された高性能カード読み取り放射周波数回路とアンテナ、およびユーザーはwiegandまたはuartインターフェイスを選択できます。
豊富なアプリケーションサポートにより、さまざまなカードカード読み取り報酬をサポートします。
機能:電圧:DC5vCurrent:40maSuprot125KHzカード読み取りインターフェイス:wiegand,uartサイズ:47x26x5mm動作温度:-20~70℃Em4100カード読み取り距離:>8cm接続の紹介:電源:DC5v電源、線形性を選択すると、より良い効果が得られますD1d0:wiegandデータ出力data1,data0For:形式の選択(吊り下げはw26、地上接続はw34を意味します)Wirgandインターフェイス出力の紹介カードをセンサーすると、シリアル番号はデータ0、データ1、2データワイヤーを介して出力されます。
データ出力がない場合、データ0とデータ1は高レベルです。
Databit0:データ0ワイヤーで400us低レベルを生成します。
Databit1:データ1ワイヤーで400us低レベルを生成します。
すべてのデータ長は2400usです。
すべてのカードには4バイトのシリアル番号があり、ユーザーは最後の3バイトを出力する必要があります。
最初の12ビットの偶数チェックビットを前に追加し、最後の12ビットの奇数チェックビットを後ろに追加します。
合計26ビットのデータです。
カード番号は6b3d12d6出力データは3d12d6Weigand26コード011110110010110101101チェックしても3D12D6オッドチェックWeigand34コード0110101111110110010110101100チェックしても1b3D12D6オッドチェックUartインターフェイス出力データヘッド長さカードタイプカードタイプBccチェックデータ終了0x020x090x01SN0-SN3データヘッドとデータエンドを除くxorチェック0x03カードタイプ0x02em41000x011k0x034k0x10隠しカード0x11t55670x20枚目のカード0x21iso14441b0x22フェリカ0x15693ラベル0x50cpuカード0x51セクター情報0xffキーボードデータ例:シリアルポートツールが受信したデータは020a022e00b6d7b5f203となります。
最初のバイト0x02はデータの開始を意味します。
2番目のバイト0x0aは、データの長さが10バイトであることを意味します。
これには、データの開始とデータの終了が含まれます。
3バイト目の0x02は、カードタイプがem4100であることを意味します。
4番目から8番目のバイト(0x2e0x000xb60xd70xb5)は読み取りカード番号を意味し、4番目のバイト0x2eは隠しカード番号です。
9番目のバイト0xf2は、2番目のバイトから8番目のバイトのbccチェックを意味します。
10バイト目の0x03はデータ終了を意味します。
通知:強い干渉信号がカードの読み取りに影響を与える可能性があります。
直線性を選択すると、車の読み取り距離と効果を向上させることができます。
スイッチの電力は距離を減衰させる可能性がありますが、通常の動作には影響しませんモジュールは3v-5vの範囲で正常に動作します。
高電圧は使用しないでくださいこのモジュールは高周波信号を持っているため、アナログ回路に何らかの干渉を引き起こす可能性があります。
ユーザーはモジュールをブザーから少し離れた場所に置く必要があります。

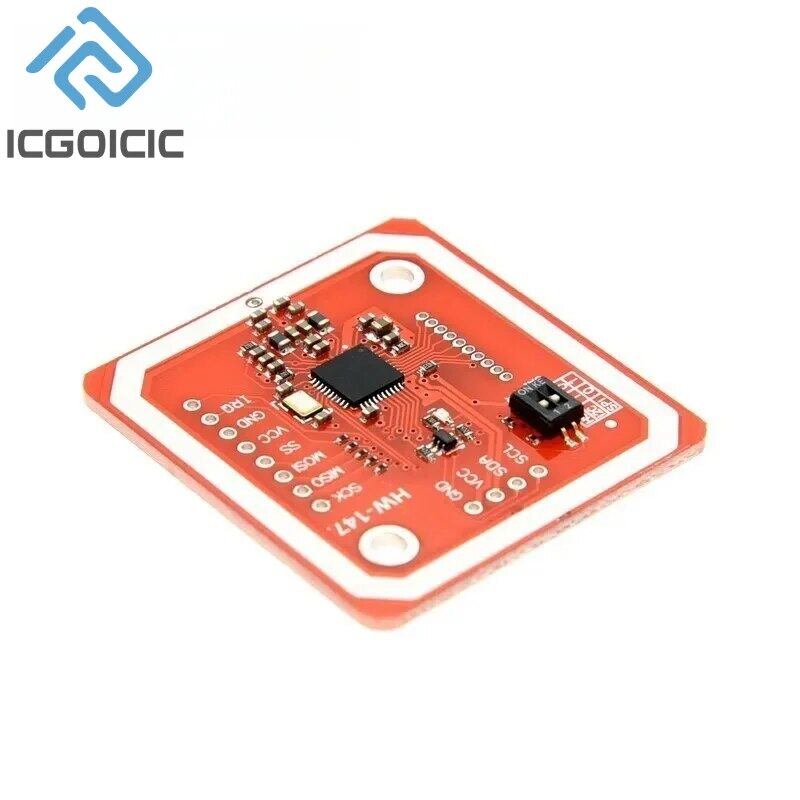

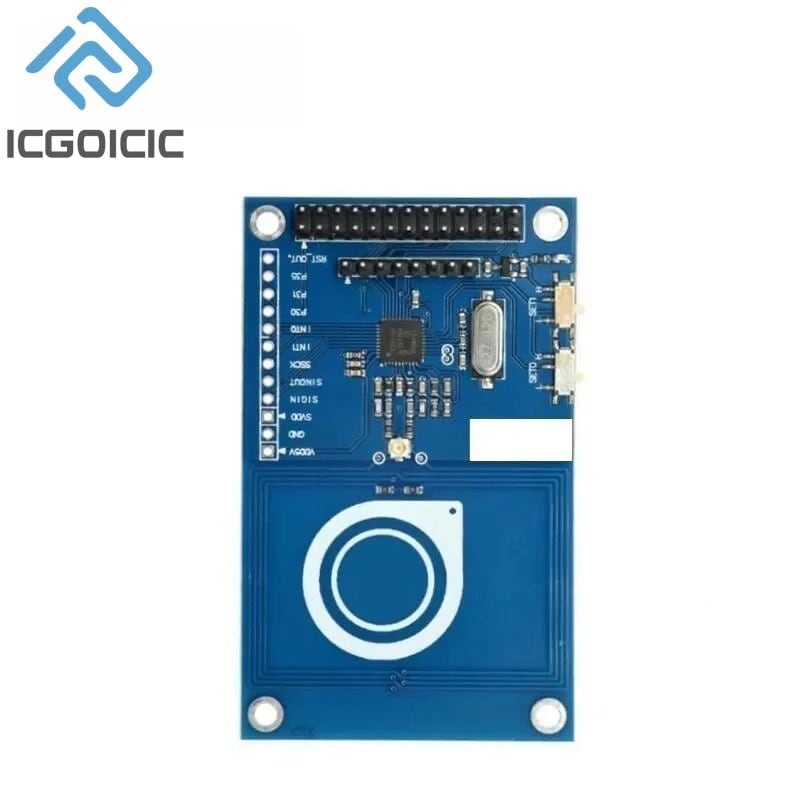

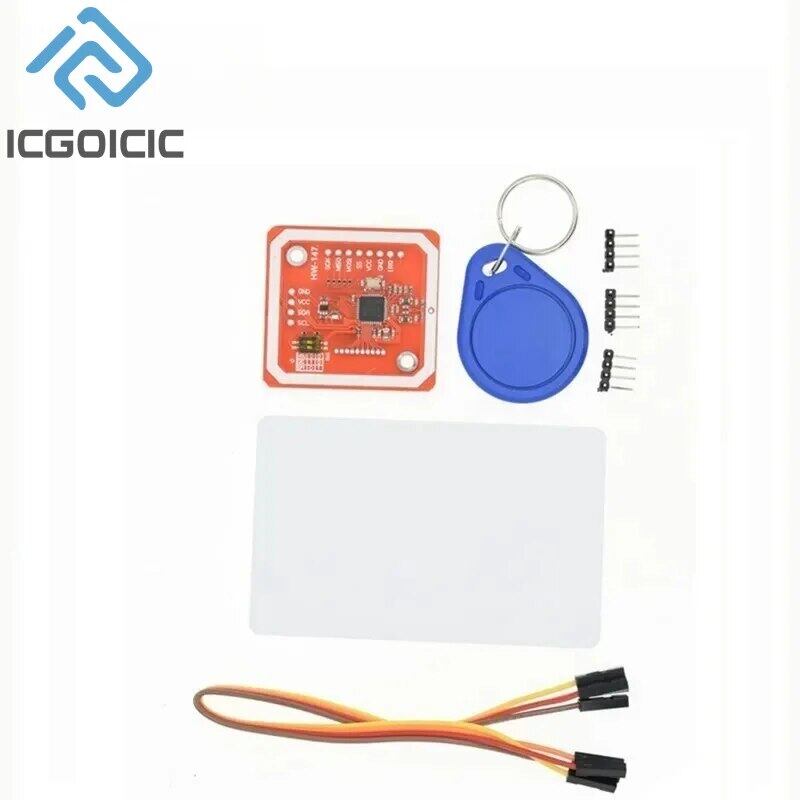

距離が近すぎると、ブザーの音が低くなりますアプリケーション:出席指紋読み書きモジュールエントランスガードインターホン読み書きモジュールレプリケーター出席指紋カードリーダーモジュールエントランスガードインターホンカードリーダーモジュールPn532ボード機能:1.金色のPCBと小さな寸法でプロジェクトに簡単に埋め込むことができます2.i2c.spiとhsu(高速uart)をサポートし、これらのモード間で変更3.rfidの読み取りと書き込みをサポートピアとの通信をサポートNFCをサポートし,Androidフォン用4.一般的な操作距離が5cm〜7cmの読み取り距離に更新されました5.NFCモードまたはRFIDリーダー/ライターモードで動作6.rfidリーダー/ライターのサポート:1)1k、4k、超軽量、およびデファイアカード2)iso/iec14443-4カード(cd97bx、cdlight、desfire、p5cn072(smx)など)3)irt5001カードなどの革新的な宝石カード4)rcs_860やrcs_854などのfelicaカード7.プラグアンドプレイで互換性8.通信距離4cm〜6cmの内蔵PCBアンテナ9.オンボードレベルシフター,標準5vttl,i2Cおよびuart用,3.3vttlspi10.RFIDリーダー/ライターとして機能11.1443として機能-カードまたは仮想カード12.スマートフォンなどの他のNFCデバイスとデータを交換するPn532rfid,pn532rfid13.56mhzpn532nfc/rfidモジュールニアフィールド通信モード高速サポート読み取り/書き込み説明:Iteadpn532nfcモジュールは、その名前が示すように、pn532チップに基づいており、13.56MHzの近接場通信に使用されます。
モジュールにはアンテナが搭載されているため、外部アンテナコイルは必要ありません。
通信用のspi、iic、およびuartインターフェイスと互換性があります。
Arduinoとraspberrypiのnfcライブラリサポートが提供されているため、nfc機能を備えた製品の開発に非常に便利です。
機能:1.最長3cmの有効通信距離2.spi、iic、およびuartインターフェイスの切り替えをサポートします。
3.13.56メートルの非接触通信に使用可能4.iso14443タイプaおよびタイプb標準と互換性があります仕様:C:pn532動作電圧:3.3v電源電圧:3.3〜5.5v最大供給電流:150ma動作電流(スタンバイモード):100ma動作電流(書き込みモード):120ma動作電流(読み取りモード):120maインジケーター:pwrInterface:spiinterface、stdraspberrypi20pinsinterfacewindow.adminAccountId=2679410182;
-
