ライブワイヤー電力障害検出器,デジタルフィルタリングモード,6Ahリチウム電池,USB,dsp,es7060
¥195,322
International shipping available
※注意
①商品を取り寄せ発注する際に２〜４週間要します。ご理解の上ご購入をお願いいたします。
②バリエーション選択肢での記載に、〇〇pcs 等の個数の選択肢がある場合、最小個数の値段が表示の金額となります。
③バリエーション選択肢での記載に、スペックの選択肢がある場合、最低スペックの値段が表示の金額となります。
その他些細なことでもお問い合わせをお待ちしてます。
「ES7060ケーブル識別機器」は、電源ケーブルエンジニアやケーブルワーカー向けに最適な設計です。重大な事故を未然に防ぎ、ケーブル識別の技術的問題を解決します。ユーザーはこの優れた装置を通じて、正確に対象ケーブルを識別し、安全を確保できます。さらに、インテリジェントライブケーブル識別や停電ケーブル識別機能を備え、作業効率を飛躍的に向上させます。操作がスムーズで使いやすく、信頼性も高い、ES7060ケーブル識別機器はあなたの作業をサポートします。ES7060ケーブル識別機器,USB,DSP,デジタルフィルタリングモード,6Ah,リチウム電池,ファームウェアを介したケーブル障害検出器の更新♛.簡単な紹介Es7060インテリジェントライブケーブル識別機器(es7060aインテリジェント停電ケーブル識別機器)、ケーブル識別機器、多機能ケーブル識別機器、インテリジェントケーブル識別機器とも呼ばれます。
ケーブル識別の技術的問題を解決するために、電源ケーブルエンジニアおよびケーブルワーカー向けに設計されています。
ユーザーは、誤ってライブケーブルを切断して重大な事故を引き起こすことを避けるために、機器を介して複数のケーブルから対象ケーブルの1つを正確に識別します。
ケーブルの識別はケーブルの両端の操作から始まり、ケーブルの両端の二重数は正確でなければなりません。
フィールドスタッフの記憶がどれほど信頼できるかにかかわらず、それは専門的な楽器の認識を置き換えることはできません。

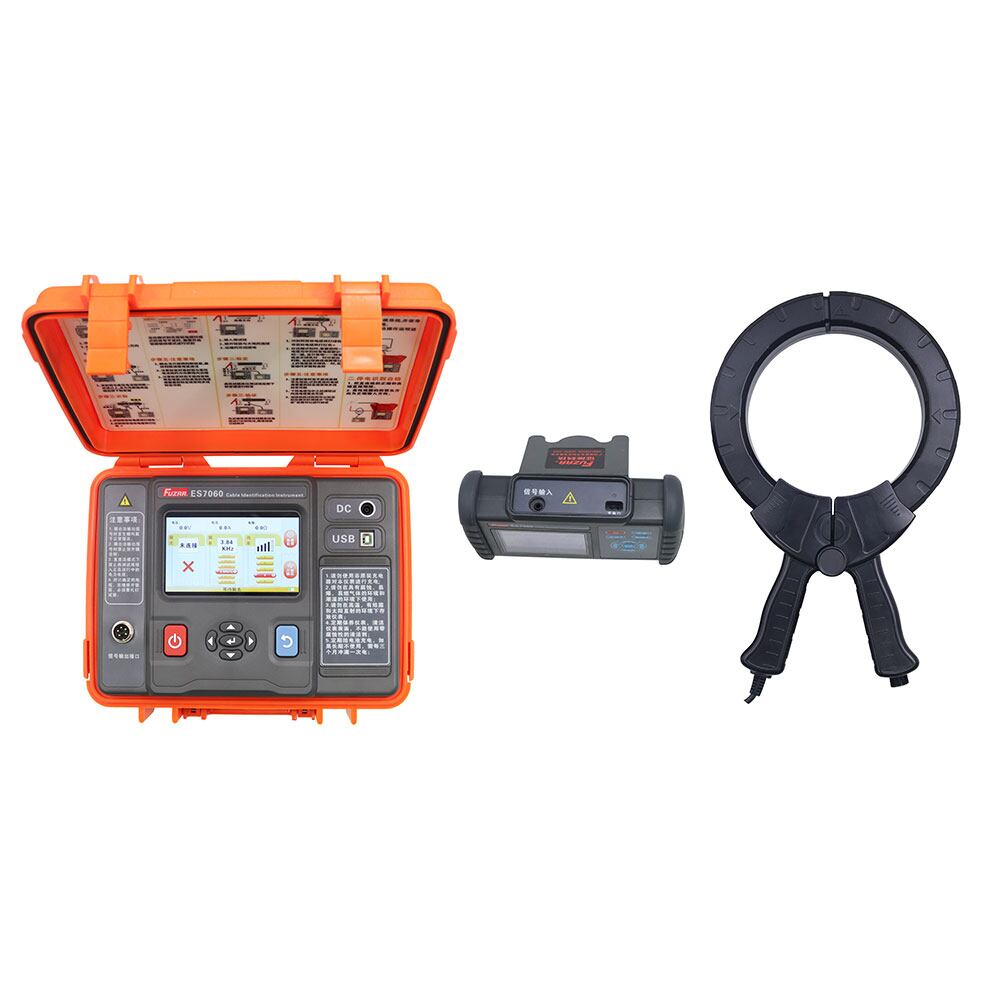

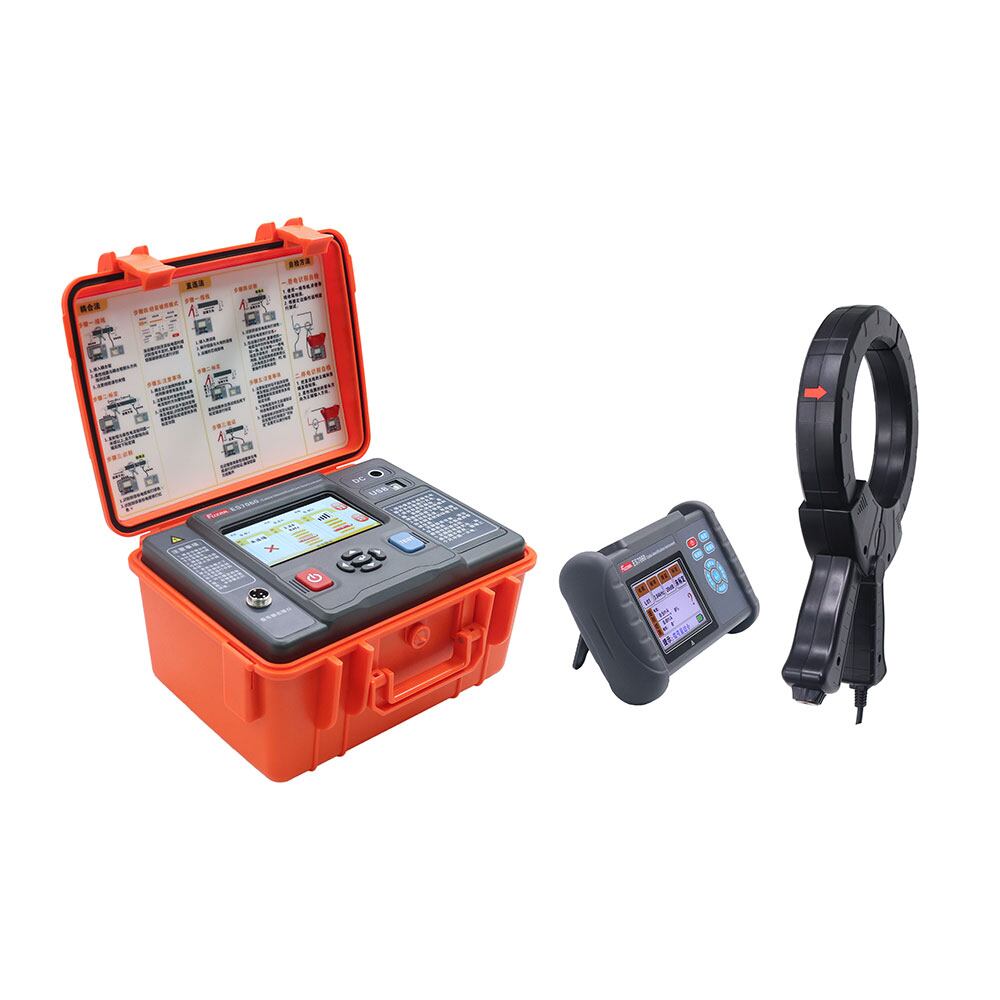

この製品は同時に、ライブケーブル識別、送信機による停止ケーブル識別機能機器、電流クランプの起動/直接テストクリップの起動、受信機、柔軟な電流クランプの受信などを備えています。
ライブケーブル識別、受信機キャリブレーション20ケーブル、遠位識別、エンジニアリング担当者の運用時間を大幅に節約し、運用効率を向上させます。
送信機:ライブケーブル識別と停電ケーブル識別、ターゲットケーブルへの信号送信、内蔵大容量充電式リチウム電池、自動インピーダンスマッチング、自動保護。
ホストは5.0インチの静電容量式タッチLCDを採用して、出力電圧、出力電流、および回路インピーダンス(直接接続方法)を表示し、インテリジェントヒューマンマシンインターフェイスデザインを採用し、タッチジェスチャー操作をサポートします。
便利で使いやすく、操作がスムーズで、操作効率が向上します。
ライブケーブル認識:キャリパーカップリングを使用して複合パルス幅周波数信号を出力するカップリングメソッド識別とも呼ばれ、送信機にはそれぞれ640hz、1280hz、2.56khzの6つの周波数から選択できます。
3.84KHz、6.50KHz、8.ターゲットケーブル(10kv3コアアーマーケーブルまたはシングルコアケーブル)に接続することにより、複合パルス幅周波数信号を結合するケーブルアーマーまたはコアに、複合パルス幅周波数信号はターゲットケーブルの周りに電磁界を生成し、受信機は柔軟な電流クランプを使用して検出および識別します。
複合パルス幅周波数信号は指向性であるため、検出も指向性です。
注意:シングルコアケーブルの負荷電流が40aを超える場合、磁気飽和のためにカップリングクランプが複合パルス幅周波数信号をケーブルに結合します。
結合信号は使用できません。
負荷電流が40aを超える低電圧(400v未満)の充電ケーブルを識別する必要がある場合、100aの負荷電流の下でケーブルを正確に識別できます。
停電ケーブル識別:直接接続方式とも呼ばれ、直接接続を使用して複合パルス幅周波数信号を出力します。
送信機には、640hz、1280hz、2.56khz、3.84khz、6.50khz、8.05khzの6種類の選択肢があり、複合パルス幅周波数信号をケーブルコアに注入します。
複合パルス幅周波数信号は、受信機と柔軟な電流クランプによる検出、デコード、識別のために、ターゲットケーブルの周りに電磁界を生成します。
電流は指向性であるため、検出も指向性です。
R受信機:ハンドヘルド機器用、内蔵高速マイクロプロセッサー、ハードウェアフィルターdspデジタルフィルターアルゴリズムダブルフィルター処理を使用したレシーバー、優れたフィルタリング性能、高度なfhdアルゴリズムは、干渉周波数をフィルタリングし、送信機複合コーディング電流信号の抽出とデコードを科学的に厳密な校正ルールと組み合わせて、現場の要員の使用要件を大幅に削減し、LCDは正しい検出結果を直接表示し、ケーブル識別の成功を示し、一目でわかりやすく、使いやすく、20本のケーブルを同時に校正できます。
キャリブレーションを繰り返さないため、作業効率が向上します。
特記事項:ケーブル識別機器には、ライブケーブル識別および停電ケーブル識別機能もあります。
停電ケーブルが識別された場合、実行中のケーブルにアクセスすることは厳密に禁止されています。
識別するときは、送信クランプと受信クランプを混合せず、入力信号の方向を一致させる必要があります。
Ⅱ.技術仕様1、送信機の技術仕様関数出力複合パルス幅周波数信号、信号結合出力、信号直接接続出力、表示出力電圧、出力電流、回路インピーダンス、バッテリー残留電圧、および伝送状態の動的表示電源Yライブ識別モデル:9.6v/6ahリチウム電池、約8時間のフルパワー連続動作(3レベル出力)停電識別モデル:9.6v/3.8ahリチウム電池、約6時間のフルパワー連続動作(3レベル出力)出力メソッドライブ識別モデル:自動識別、ライブ識別中のキャリパー結合、電力識別中の直接接続出力停電識別タイプ:停電識別専用の直接接続出力頻度6調整可能:640hz、1.28khz、2.56khz、3.84khz、6.50khz、8.05khz出力インターフェイス防水航空プラグ出力電力最大10W,5レベル調整可能,自動リアルタイムインピースマッチング出力電圧最大ピーク値は約110v装甲損傷モードはい送信機クランプ内径：ワイヤーの長さ:3メートル,直径125mm指向性接続クランプ口径:最大24mmワイヤー長:1メートル低圧型クランプ*オプションのアクセサリ、400v以下の動作でのケーブル識別に使用できます磁気飽和送信機クランプ40a(50hz)人間とコンピューターの対話物理ボタン、静電容量式スクリーンタッチ、ジェスチャー認識自動シャットオフはい、操作なし、自動シャットダウンの30分間の出力なし、時間を設定できます自動スタンバイはい、デフォルトでは5分間操作を行わず、自動的に画面の明るさを下げて電力を節約します。
時間を設定できます。
外部電圧検出はい、最大150vUSB円形充電インターフェース、DC識別充電器10.95v/2adc充電器固定部品の更新サポート、USB経由で更新送信機サイズ275mm×226mm×150mm液晶サイズ長さ120mm×70mm、表示フィールド110mm×62mm作業温度-10℃～40℃保存条件-20℃~50℃、95%rh以下、結露なし作業温度-10℃～40℃保存条件-20℃~50℃、95%rh以下、結露なし機器の品質送信機約2.28kg。
トランスミッタークランプアバウト1.12kg;直接接続テストクリップは約170gで、総重量は約4.44kgです。
耐電圧Ac3700v/rms(インストルメントボックスの上部表面と下部表面の前)電磁特性Iec61326(emc)「安全規制」をご参照ください。
IEC61010-1(cat‿300v、cativ150v、汚染クラス2)2、受信機の技術仕様関数ライブケーブル識別、停電ケーブル識別、シングルコアケーブル識別、fhdアルゴリズム付き電源充電式リチウム電池8.4V/2500mAh,USB充電インターフェース,フルパワーで約6時間連続動作受信頻度6つのオプション:640hz、1.28khz、2.56khz、3.84khz、6.50khz、8.05khzゲイン4レベル一意の識別はい、対象のケーブルが表示されます(どおり)。
フィルターモードハードウェアフィルタリング+DSPデジタルフィルタリングFhdアルゴリズムサポート、機器による直接の結果、フィールド担当者の使用要件を大幅に削減校正数量調整可能なケーブルの数:1〜20識別条件校正値の70%から130%の間の送受信信号の割合は、識別が成功するための条件の1つです。
信号コーディング、アルゴリズムによる受信機デコーディング、および送信機出力コーディングは、成功した識別条件の1つです。
受信機はアルゴリズムを介してフェーズを抽出します。
<50は成功条件の1つです。
受信機は現在の信号の方向を判断し、校正値の比較は成功した識別要素の1つです。
表示モード3.5インチのリアルカラーLCDディスプレイ、カラーアイコン表示受信機サイズ172mm×106mm×42mmフレキシブルカレントクランプ内径:信号線の長さ:1.8m検出範囲停電識別:コイルは0Ω〜30kΩの回路抵抗を持つ複合パルス幅周波数信号を検出できます。
一般的に、ケーブルの長さは20km以上にすることができます。
主にケーブルの接地抵抗とケーブル抵抗によって決まります。
ライブ識別:コイルは0Ω〜500Ωの抵抗回路でパルス信号を検出できます。
テスト回路の抵抗が500Ωの場合、ケーブルの長さは0〜10kmに達します。
抵抗力最高100a(50hz、20dbレベル)信号サンプリングレート異なる周波数サンプリングレートへの適応、最大819.2Khz装甲損傷モードはい結果は期間を示します。

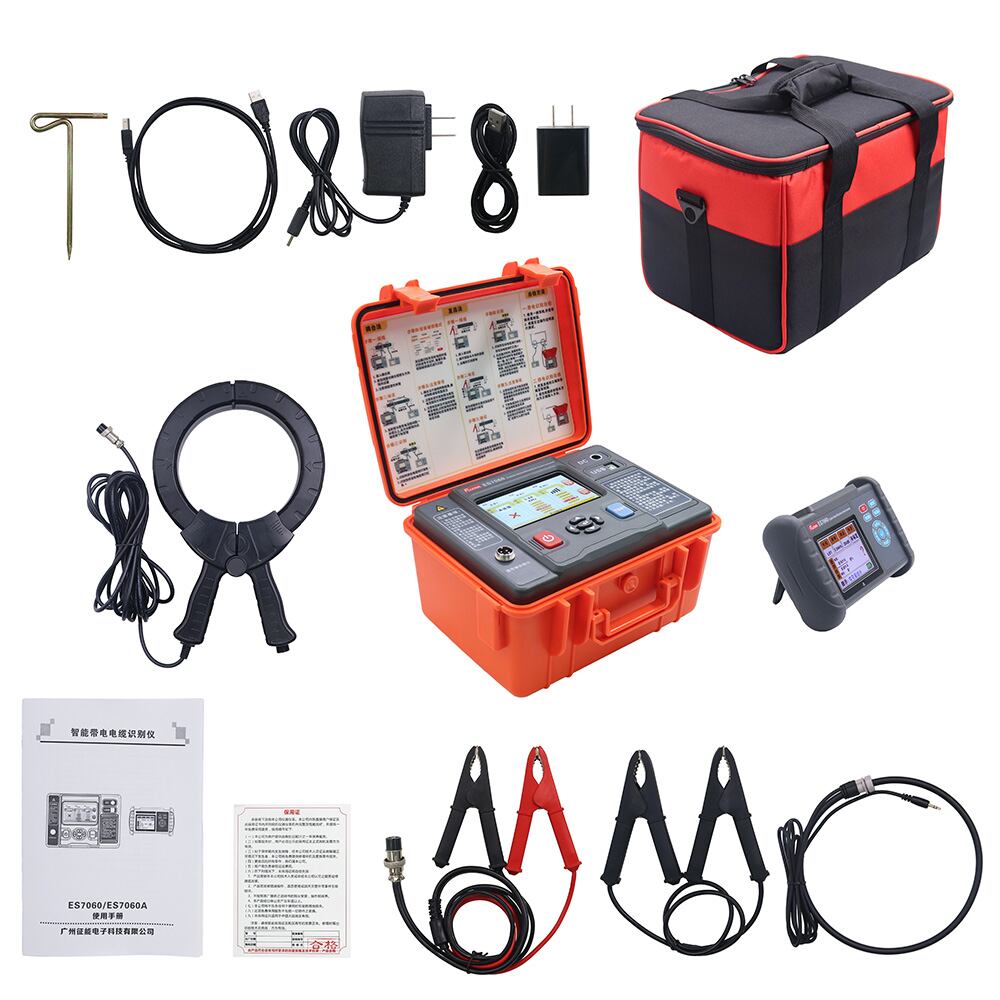

約2回/秒自動シャットオフ無操作および無入力の30分後、機器は自動的にシャットダウンされて電力を節約しますバッテリーレベルが低すぎると、機器はシャットダウンされますファームウェア更新サポート、USB経由で更新充電器5V充電器USBUSB充電ポート作業温度および湿度-10℃~40℃;80%rh未満店舗の温度と湿度-10℃~50℃、95%rh以下、結露なし受信機品質フレキシブル電流クランプ,112g,レシーバー405g(バッテリー付き)耐電圧Ac2000v/rms(エンクロージャーのフロントエンドとリアエンドの前)パッキングリスト:window.adminAccountId=2675376225;
-
